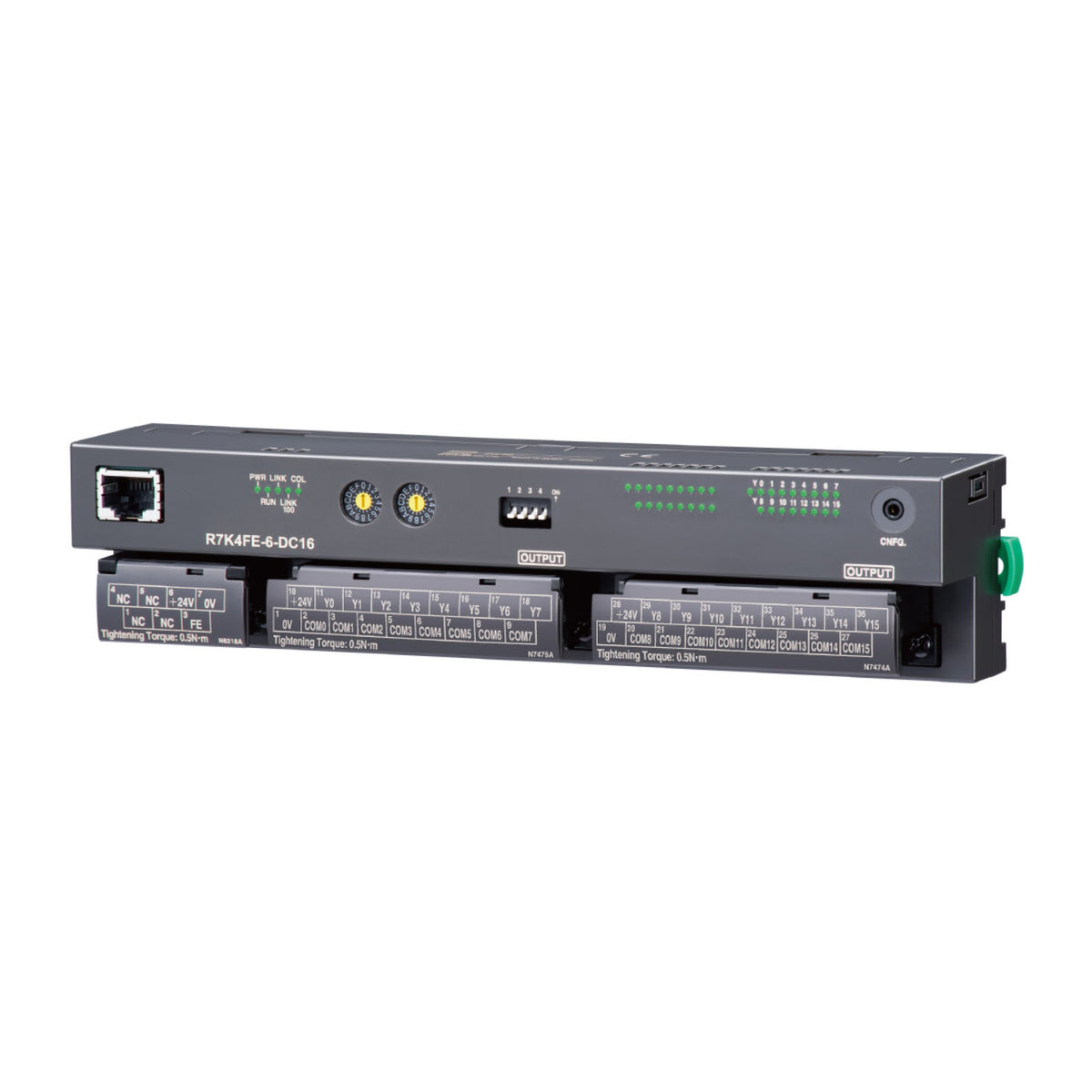

少点数入出力ユニット：R7K4FE-6-DC16-R

仕様書リンク

主な機能と特長
●Modbus／TCP（Ethernet）用リレー接点16点出力の少点
数入出力ユニット
●ソフトウェアバージョンV3.00以降はMETATRON対応

端子台
6：電源用：ねじ端子台
　  通信用：RJ-45モジュラジャック
　  入出力用：ねじ端子台

種類
DC16：リレー接点出力 16点

供給電源
R：24V DC（許容範囲 ±10%、リップル含有率 10%p-p以下）

関連機器
・ コンフィギュレータ接続ケーブル
（形式：MCN－CONまたはCOP－US）
・コンフィギュレータソフトウェア（形式：R7CFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードして下さい。
・メタトロンコントローラ（形式：BA30C－PAC）
・METATRON－BA I／Oコンフィギュレータソフトウェア
（形式：METATRON－BA I／O Configurator）

機器仕様
接続方式
・Ethernet：RJ-45モジュラジャック
・供給電源・出力信号：M3ねじ2ピース端子台接続
（締付トルク0.5N・m）
圧着端子：「推奨圧着端子」の図を参照下さい。
・推奨メーカ：日本圧着端子製造、ニチフ
・適用電線サイズ：0.25～1.65m㎡（AWG22～16）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性灰色樹脂
アイソレーション：出力0－出力1－出力2－出力3－出力4－出力5－出力6－出力7－出力8－出力9－出力10－出力11－出力12－出力13－出力14－出力15－Ethernet・FE－供給電源間
通信断時出力設定：出力保持（＊）、出力クリア
前面のディップスイッチにより設定
（＊）は工場出荷時の設定
状態表示ランプ：PWR、ERRで状態表示
（詳細は取扱説明書を参照下さい）
接点出力状態表示ランプ：ON時緑色点灯
コンフィギュレータ接続用コネクタ：φ2.5小形ステレオジャック

設置仕様
消費電流
・直流電源（24V DC供給時）：約130mA
（消費電流に接点入出力負荷は含みません）
使用温度範囲：-10～+55℃
保存温度範囲：-20～+65℃
使用湿度範囲：30～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：壁またはDINレール取付（35mmレール）
質量：約330g

性能
絶縁抵抗：100MΩ以上／500V DC
耐電圧：出力0－出力1－出力2－出力3－出力4－出力5－出力6－出力7－出力8－出力9－出力10－出力11－出力12－出力13－出力14－出力15－Ethernet・FE－供給電源間　1500V AC 1分間
