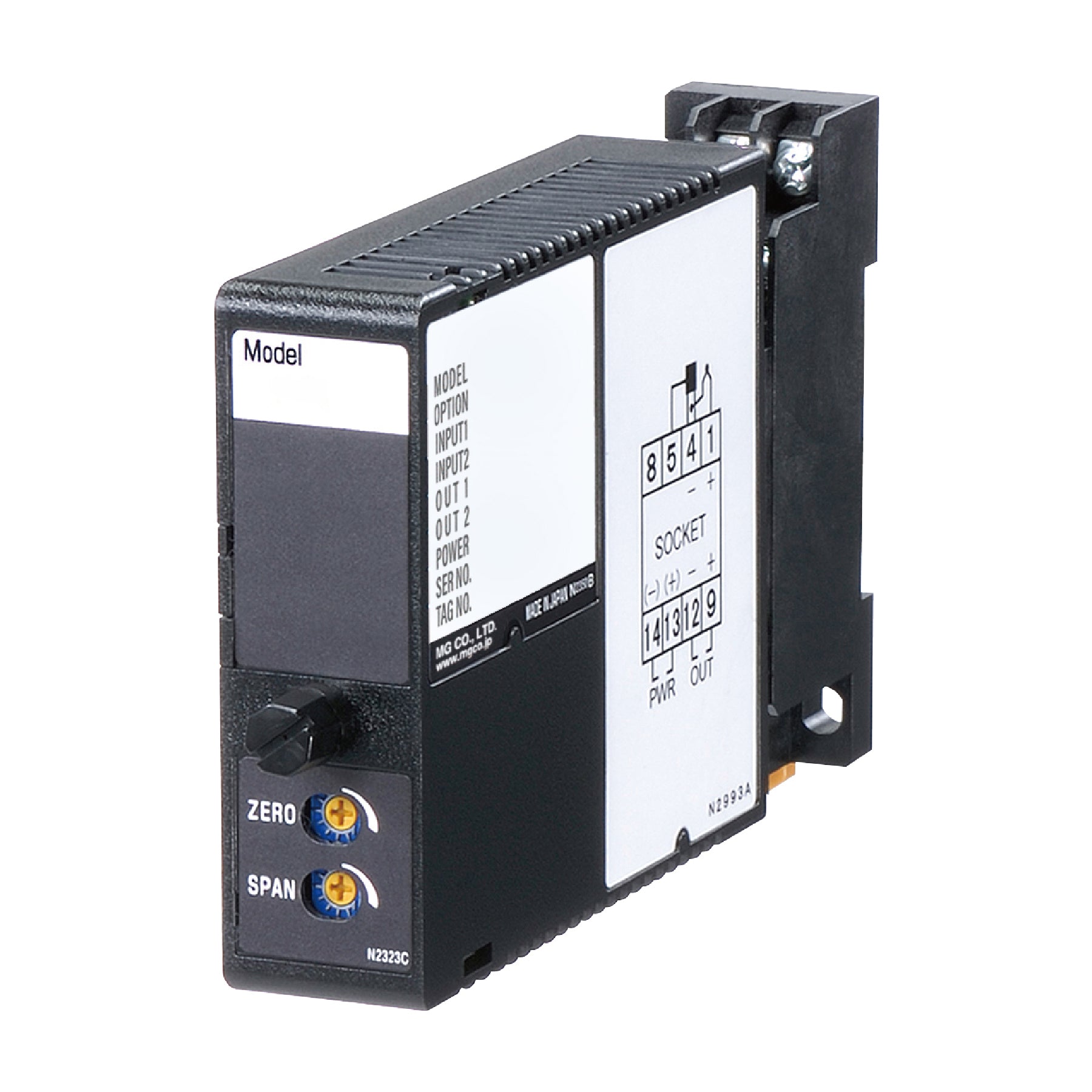

直流入力変換器：M2VF-4W4W-M/N

仕様書リンク

主な機能と特長
●直流信号を統一信号に変換
●応答時間180μs
●ワールド電源を用意
●密着取付可能

アプリケーション例
●振動解析システムのアイソレーション

入力信号
4W：-10～+10V DC（入力抵抗 1MΩ以上）

出力信号
4W：-10～+10V DC（負荷抵抗 10kΩ以上）

供給電源
M：85～264V AC（許容範囲 85～264V AC、47～66Hz）

付加コード（規格適合）
／N：CE、UKCA、UL適合なし

機器仕様
構造：薄形プラグイン構造
接続方式：M3ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にクロメート処理（標準）または、ステンレス
ハウジング材質：難燃性黒色樹脂
アイソレーション：入力－出力－電源間
出力範囲：約-10～+120%（1～5V DC時）
ゼロ調整範囲：-5～+5%（前面から調整可）
スパン調整範囲：95～105%（前面から調整可）

設置仕様
消費電力
・交流電源：
  100V ACのとき 約3VA
  200V ACのとき 約4VA
  264V ACのとき 約5VA
・直流電源：約3W
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁またはDINレール取付
質量：約150g

性能（スパンに対する%で表示）
基準精度：±0.1%
温度係数：±0.015%／℃
応答時間：180μs以下（0→90%）
電源電圧変動の影響：±0.1%／許容電圧範囲
絶縁抵抗：100MΩ以上／500V DC
耐電圧：入力－出力間　1000V AC  1分間
入力・出力－電源－大地間　2000V AC  1分間
