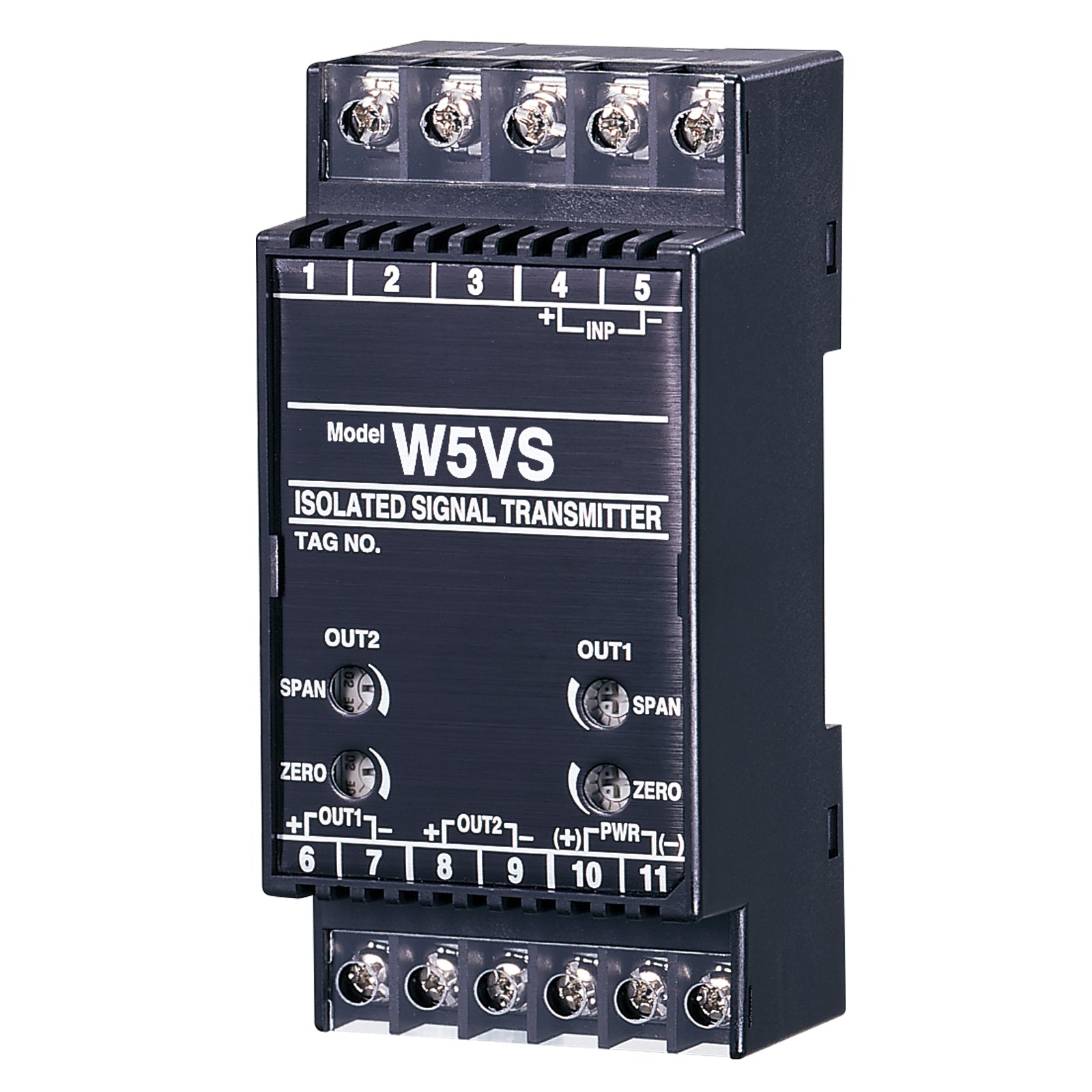

直流入力変換器：W5VS-4AA-M

仕様書リンク

主な機能と特長
●直流信号を入力とするコンパクト形端子台構造の変換器
●アナログ回路により直流信号を統一信号に変換
●密着取付可能

入力信号
4：0～10V DC（入力抵抗 1MΩ以上）

第1出力信号
A：4～20mA DC（負荷抵抗 550Ω以下）

第2出力信号
A：4～20mA DC（負荷抵抗 550Ω以下）

供給電源
M：85～264V AC（許容範囲 85～264V AC、47～66Hz）

機器仕様
構造：表面端子台構造
接続方式
・入力信号：M3.5ねじ端子接続（締付トルク 0.8N・m）
・出力信号・供給電源：M3ねじ端子接続（締付トルク 0.8N・m）
端子ねじ材質：鉄にニッケルメッキ（標準）または、ステンレス
ハウジング材質：難燃性黒色樹脂
アイソレーション：入力－第1出力－第2出力－電源間
出力範囲：約-10～+120%（1～5V DC時）
ゼロ調整範囲：-2～+2%（前面から調整可）
（入力コード4W、5Wは -1～+1%）
スパン調整範囲：98～102%（前面から調整可）
（入力コード4W、5Wは99～101%）

設置仕様
消費電力
・交流電源：100V ACのとき 約4VA
  200V ACのとき 約5VA
  264V ACのとき 約6VA
使用温度範囲：-5～+55℃
使用湿度範囲：0～90%RH（結露しないこと）
取付：DINレール取付
質量：約130g

性能（スパンに対する%で表示）
基準精度：±0.1%
温度係数：±0.015%／℃
電源電圧変動の影響：±0.1%／許容電圧範囲
絶縁抵抗：100MΩ以上／500V DC
耐電圧：
入力－第1出力・第2出力－電源－大地間　2000V AC　1分間
第1出力－第2出力間　1000V AC　1分間
