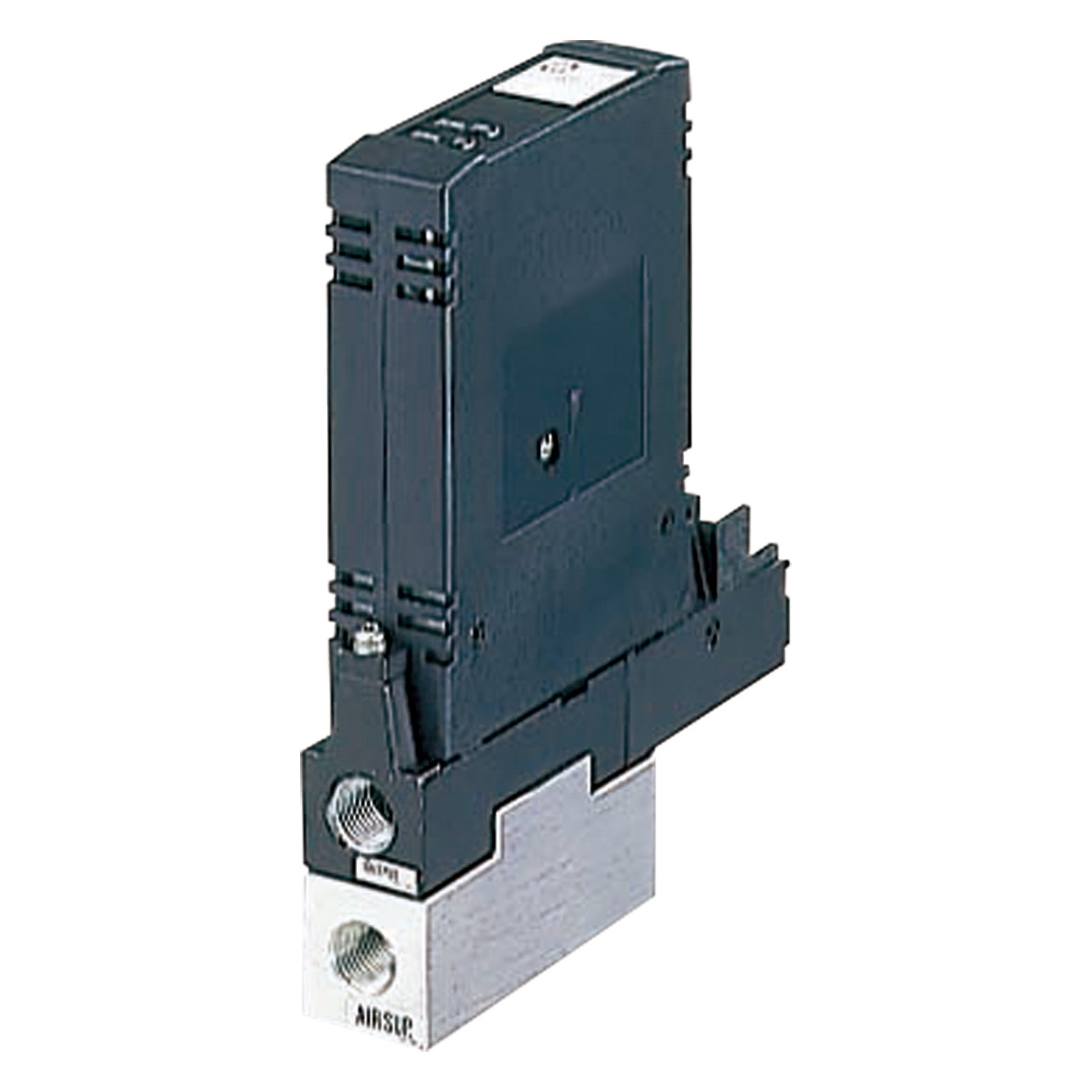

電源なし電空変換器：HVPN-2A1S

仕様書リンク

主な機能と特長
●4～20mA DCを空気圧信号に変換
●2線式なので電源不要
●単体取付形
●フィードバック回路に半導体圧力センサを使用して、高分解能および取付姿勢による誤差なしを実現
●密着取付可能

アプリケーション例
●PID調節計の4～20mA DC出力を空気圧信号に変換
●電流信号を空気圧出力に変換して空気式表示計器に入力

空気接続口
2：Rc1／4

入力信号
A：4～20mA DC

出力信号
1S：19.6～98.1kPa

関連機器
マウントブロック（形式：MB）を必ず使用しますので、マウントブロックの仕様書をご覧のうえ、取付台数によりお選びください。
・マウントブロック形式コード（例：MB－16）

機器仕様
構造：薄形プラグイン構造
接続方式
・入力：M3.5ねじ端子接続（締付トルク0.8N・m）
・空気接続口：Rc 1／4、1／4 NPTめねじ（締付トルク12N・m以下）
主要部材質
・ケース：難燃性黒色樹脂
・ソケット主要部：アルミニウムダイカスト
・バルブ主要部：アルミニウムダイカスト
・端子ねじ：鉄にニッケルメッキ
ゼロ調整範囲：-5～+5%（前面から調整可）
スパン調整範囲：95～105%（前面から調整可）

設置仕様
供給空気圧：140kPa±10%
乾燥した清浄な（カーボンなど異物のない）空気を供給して下さい。カーボンなど微小な異物が混入する恐れがある場合はろ過度0.01μm以下のエアフィルタを使用して下さい。
空気消費量：6Nl／min
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁取付
標準ラック取付金具（形式：BX－16H）と組合わせてJIS標準ラックに組込みも可
質量：約400g

性能（スパンに対する%で表示）
（負荷条件はJIS C1801－1986に準拠）
基準精度：±0.3%（直線度および再現度を含む）
直線度：±0.2%
再現度：0.1%
温度係数：±0.05%／℃
応答時間：3s以下（0→90%）
取付姿勢による影響：全方向±0.1%
耐電圧：入力－きょう体間　1500V AC　1分間
