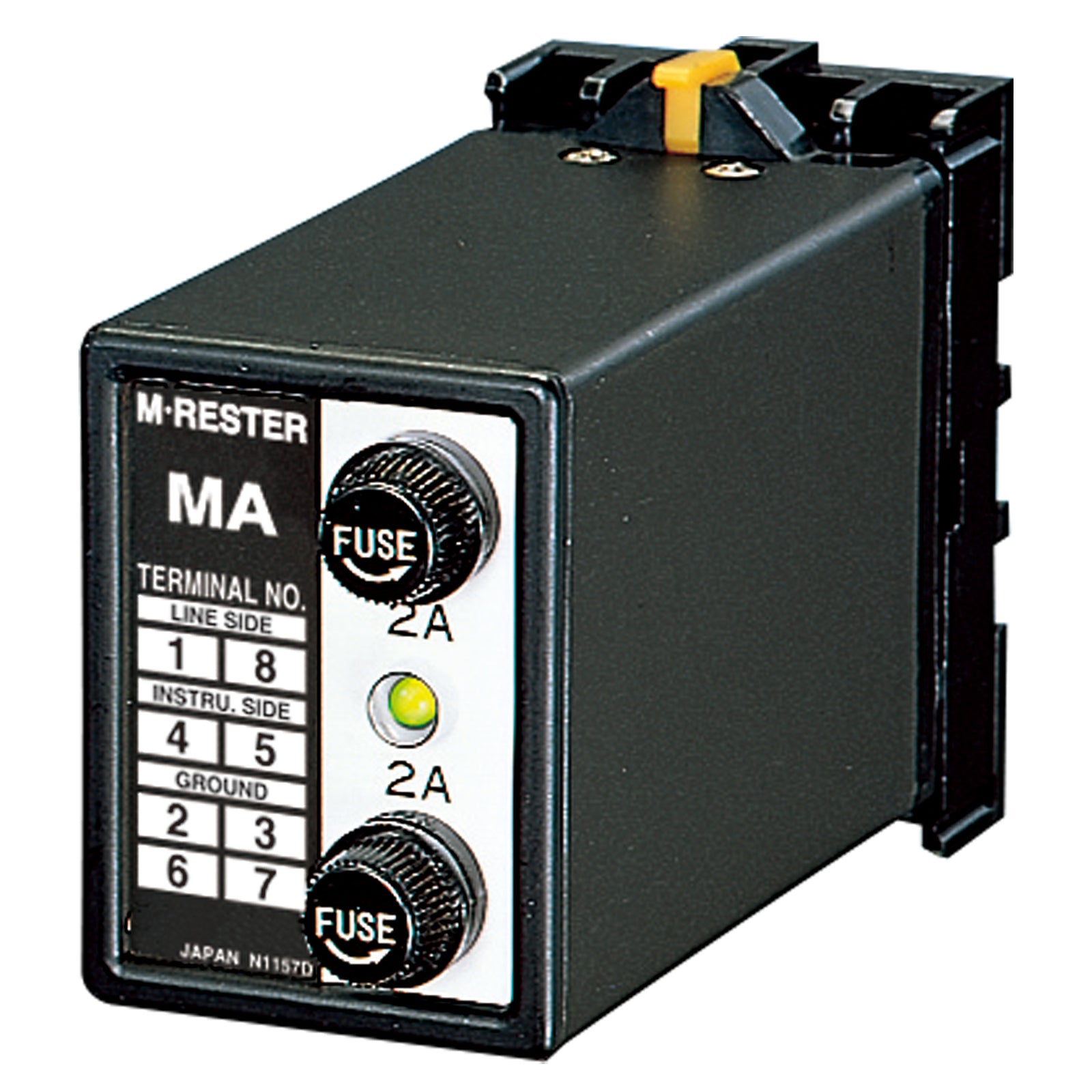

電源用避雷器：MA-100

仕様書リンク

主な機能と特長
●電源回路に侵入する誘導雷サージから電子機器を保護
●2Aまでの電源回路に使用可
●50／60Hzの商用電源はフリーパスで通過
●電源表示ランプ付

関連機器
・防爆用屋外ケーシング（形式：BX－E）

機器仕様
構造：プラグイン構造
接続方式：M3.5ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にクロメート処理
ハウジング材質：難燃性黒色樹脂
モニタランプ：緑色ネオンランプ 電源ON時 点灯

設置仕様
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁またはDINレール取付
質量：約330g

性能
放電開始電圧（波高値）
・線間：190Vmin
・線－接地間：410Vmin
制限電圧
・線間：350Vmax
・線－接地間：700Vmax
応答時間：0.1μs以下
漏れ電流
・線間：1mA以下 150V DCにて
・線－接地間：1mA以下 300V DCにて
放電耐量：1000A（8／20μs）
最大負荷電流：2A
電圧降下：2V以下（50／60Hz）
定格線間電圧：100／110／120V AC
