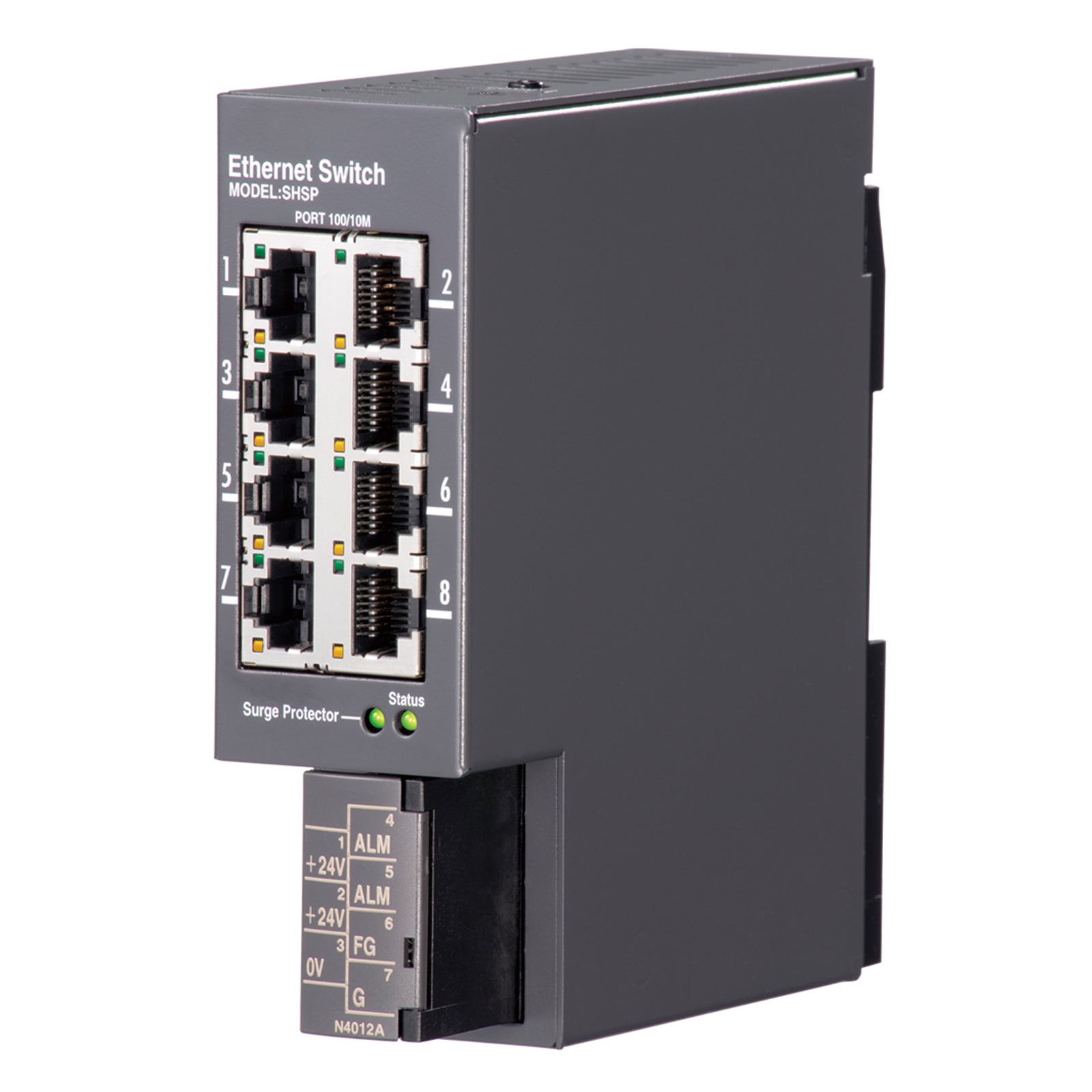

8ポートスイッチングハブ：SHSP-1-Ｍ2/N

仕様書リンク

主な機能と特長
●全ポート避雷機能付
●内蔵避雷素子の寿命状態をモニタランプで表示するとともに警報接点を出力
●データ伝送速度を固定可能
●LANケーブルに侵入する誘導雷サージからEthernet機器を保護
アプリケーション例
●リスク管理を求められる設備の保護

避雷機能
1：あり

供給電源
M2：100～240V AC（許容範囲 85～264V AC、47～66Hz）

関連機器
・ コンフィギュレータ接続ケーブル
（形式：MCN－CONまたはCOP－US）
・コンフィギュレータソフトウェア（形式：SHSPCFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードが可能です。

機器仕様
避雷機能：全LANポート避雷機能付
接続方式
・Ethernet：RJ-45モジュラジャック
・供給電源・接地・警報接点出力：M3ねじ2ピース端子台接続
（締付トルク0.8N・m）
・コンフィギュレータ：ステレオジャック
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：鉄にメラミン焼付塗装（黒色）
モニタランプ
・Status：緑／赤2色LED
  正常時、緑色点灯
  本器異常時、赤色点灯
  （電源投入時、マイコン初期化のため約1秒間橙色が点灯します。）
・Surge Protector：緑／橙／赤3色LED、内蔵避雷素子の寿命状態を表示
  サージを受けていないとき、消灯
  1回サージを受けたとき、緑色点灯
  寿命間近、橙色点灯
  寿命時、赤色点灯
  （電源投入時、マイコン初期化のため約1秒間橙色が点灯します。）
・LINK LED：緑色LED、LANのポートリンク状態を表示
  リンク時点灯、通信時点滅
・100M LED：黄色LED、LANのポートの転送速度を示す
  100Mbpsの場合、点灯
  10Mbpsの場合、消灯
コンフィギュレーション：コンフィギュレータソフトウェアによる設定
設定可能項目
・LANポートの動作モード（標準設定値：自動検出）
・ユーザパスワード
■警報接点出力：以下の場合にON
  避雷素子寿命時
  供給電源ダウン時
  内部エラー検出時
定格負荷：
250V AC  1.5A（cosφ＝1）(交流電源のみ)
30V DC  1.5A（抵抗負荷）
最小適用負荷：5V DC  10mA
機械的寿命：1000万回（頻度180回／分）

設置仕様
交流電源：
100V ACのとき約8VA
200V ACのとき約10VA
264V ACのとき約11VA
使用温度範囲：-5～+60℃
使用湿度範囲：30～95%RH（結露しないこと）
取付：DINレール取付
質量：約650g

性能
避雷対策：EN 61000-4-5 レベルX
・ポート線間：1kV（コンビネーション波形）
・ポート－G間：10kV（コンビネーション波形）
　RJ-45モジュラジャックコンタクトの溶解は保証外となります。
　ただし、LANケーブルにシールド付ツイストペア（STP）ケーブ
　ルをご使用いただくと、実使用上での溶解は軽減できます。
・FG（シールド）－G間：15kV（コンビネーション波形）
　ショートバー取付時の性能です。
放電開始電圧
・ポート－FG・G間：160Vmin
・ポート各チャネル間：160Vmin
・FG－G間：160Vmin（ショートバー取外し時）
絶縁抵抗：ポート・FG・G－警報接点－電源間
100MΩ以上／500V DC
耐電圧：ポート・FG・G・電源－警報接点間
2000V AC  1分間
ポート・FG・G－電源間
1500V AC  1分間
