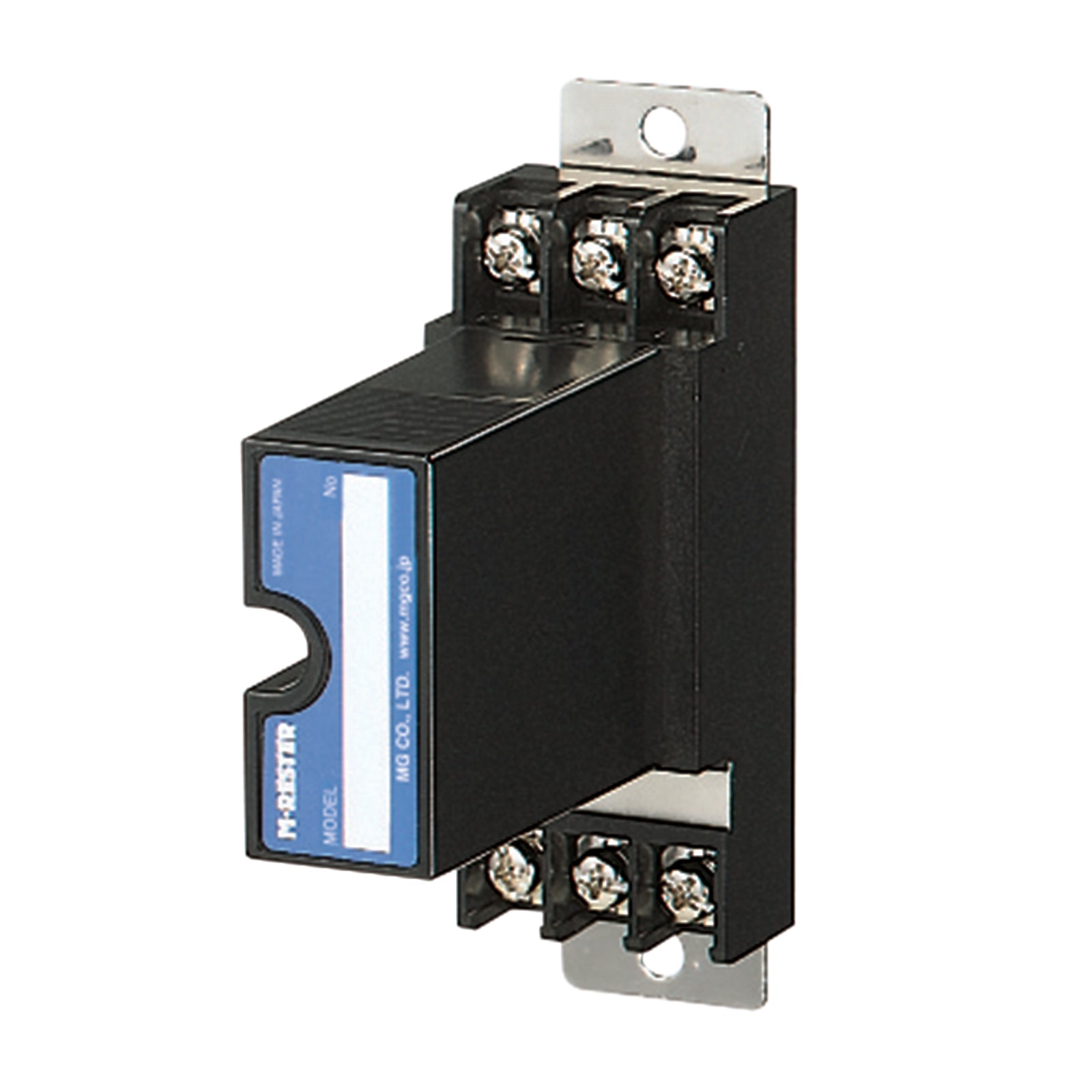

RS-485／422用避雷器：MDP-4R

仕様書リンク

主な機能と特長
●通信ネットワークに侵入する雷サージから、接続されている機器を保護
●エレメント部をはずしても信号は途切れません。
●JIS対応

関連機器
・防爆用屋外ケーシング（形式：BX－E）

機器仕様
構造：プラグイン構造
接続方式：M4ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性黒色樹脂

設置仕様
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁またはDINレール取付
質量
・標準形：約100g
・DINレールアダプタ付：約125g

性能
最大使用電圧（Uc）
・B－C間：±5V
・B・C－A間：5V
・各線－接地間：±140V
保護レベル（Up）
・@2kV（1kA）
  2－3間：±20V
  2・3－1間：20V
  各線－接地間：±500V
応答時間
・線間：4ns以下
・線－接地間：20ns以下
漏れ電流
・B－C間：0.2mA以下（@±5V）
・B・C－A間：0.2mA以下（@5V）
・各線－接地間：10μA以下（@±140V）
放電耐量（Imax）：5000A（8／20μs）
最大負荷電流（IN）：100mA
内部直列抵抗：約4.5Ω（往復2線）
静電容量
・線間：1000pF以下 1MHzにて
・線－接地間：100pF以下 1MHzにて
動作減衰量：-0.5dB以下 @DC～2.0MHz Zo＝110Ω
サージ防護性能：JIS C5381-21 カテゴリC1、C2
 　　　　　　　IEC 61643-21 Category C1、C2
