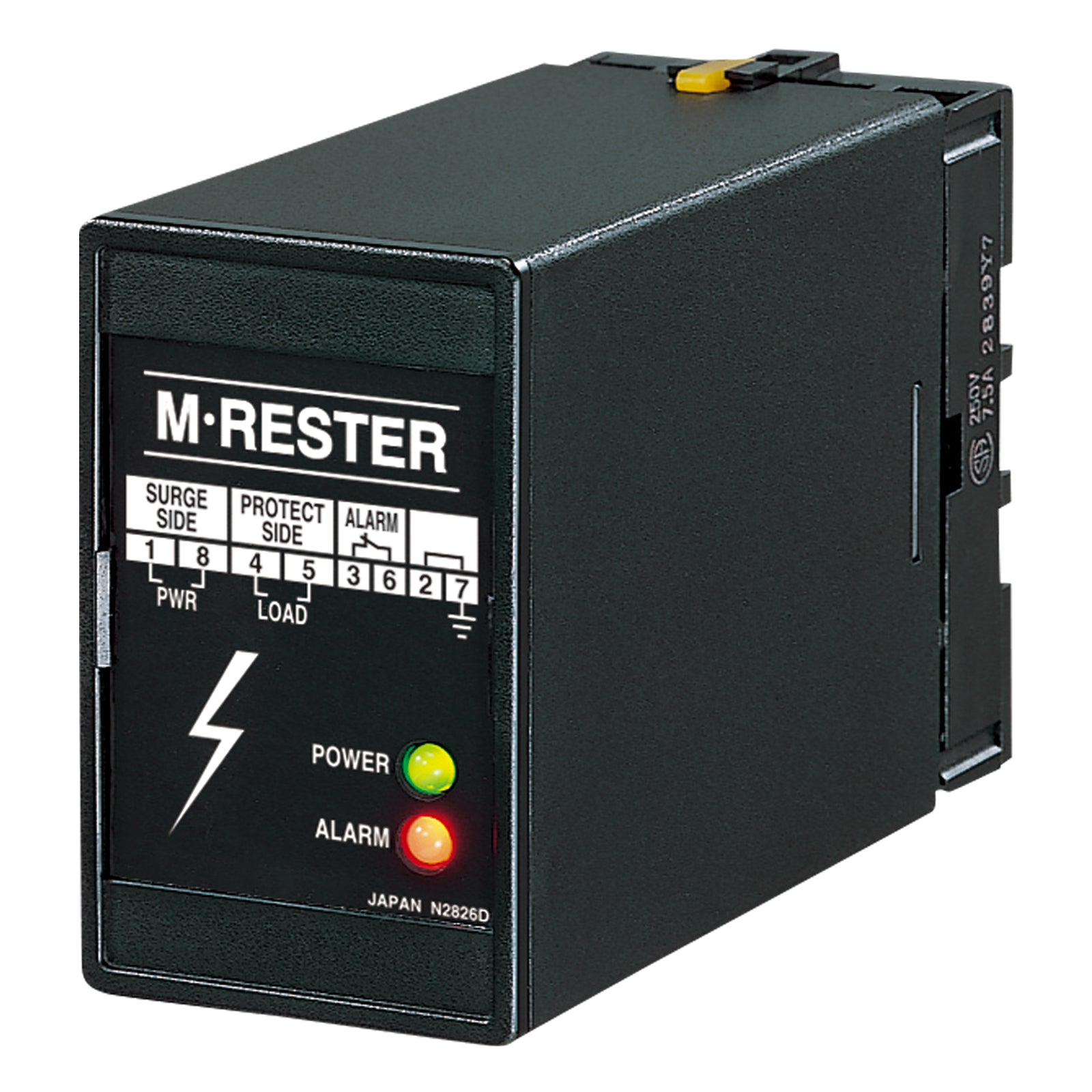

電源用避雷器：MAA-100

仕様書リンク

主な機能と特長
●電源回路に侵入する誘導雷サージから電子機器を保護
●5Aまでの電源回路に使用可
●寿命モニタ機能により内部部品の劣化や寿命をモニタランプで表示するとともに警報接点を出力
●劣化、寿命時でも電源供給は継続

使用電源電圧
100：100V／110V／120V AC

機器仕様
構造：プラグイン構造
接続方式：M3.5ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にクロメート処理
ハウジング材質：難燃性黒色樹脂
異常表示ランプ
・POWER：緑色LED、ラインが活線状態で内部の安全保持ヒューズが溶断していなければ点灯、ラインがダウン状態または安全保持ヒューズが溶断した場合には消灯
・ALARM：緑／橙／赤 3色LED
最初の電源投入時：消灯
1回サージを受けたとき：緑色に点灯
寿命間近（交換時期）のとき：橙色に点灯
寿命時：赤色に点灯
劣化判定：電圧制限素子の漏れ電流値が約3mA以上になった場合、または電圧制限素子の安全保持ヒューズ溶断時に劣化と判定
寿命判定：放電素子の放電回数が仮想寿命回数になった時点で寿命と判定
警報接点：放電素子の寿命時および電圧制限素子の劣化時または供給電源ダウン時にON（b接点）
・定格負荷：125V AC　0.5A（cosφ＝1）
30V DC　1A（抵抗負荷）
・最大開閉電圧：125V AC　110V DC
・最大開閉電力：62.5VA（AC）　30W（DC）
・最小適用負荷：5V DC　1mA

設置仕様
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁またはDINレール取付
質量：約500g

性能
使用電圧範囲：
  90～132V AC
  50／60Hz、約2VA
放電開始電圧（波高値）
・線間：190Vmin
・線－接地間：400Vmin
制限電圧
・線間：380Vmax
・線－接地間：800Vmax
（被保護機器の、回路－きょう体間の耐電圧が1000V AC以上のものに使用できます。）
応答時間：0.01μs以下
漏れ電流
・線間：26mA以下 100V ACにて
・線－接地間：0.1mA以下 300V ACにて
放電耐量：10000A（8／20μs）
最大負荷電流：5A
内部直列抵抗：0.5Ω以下（往復2線）
