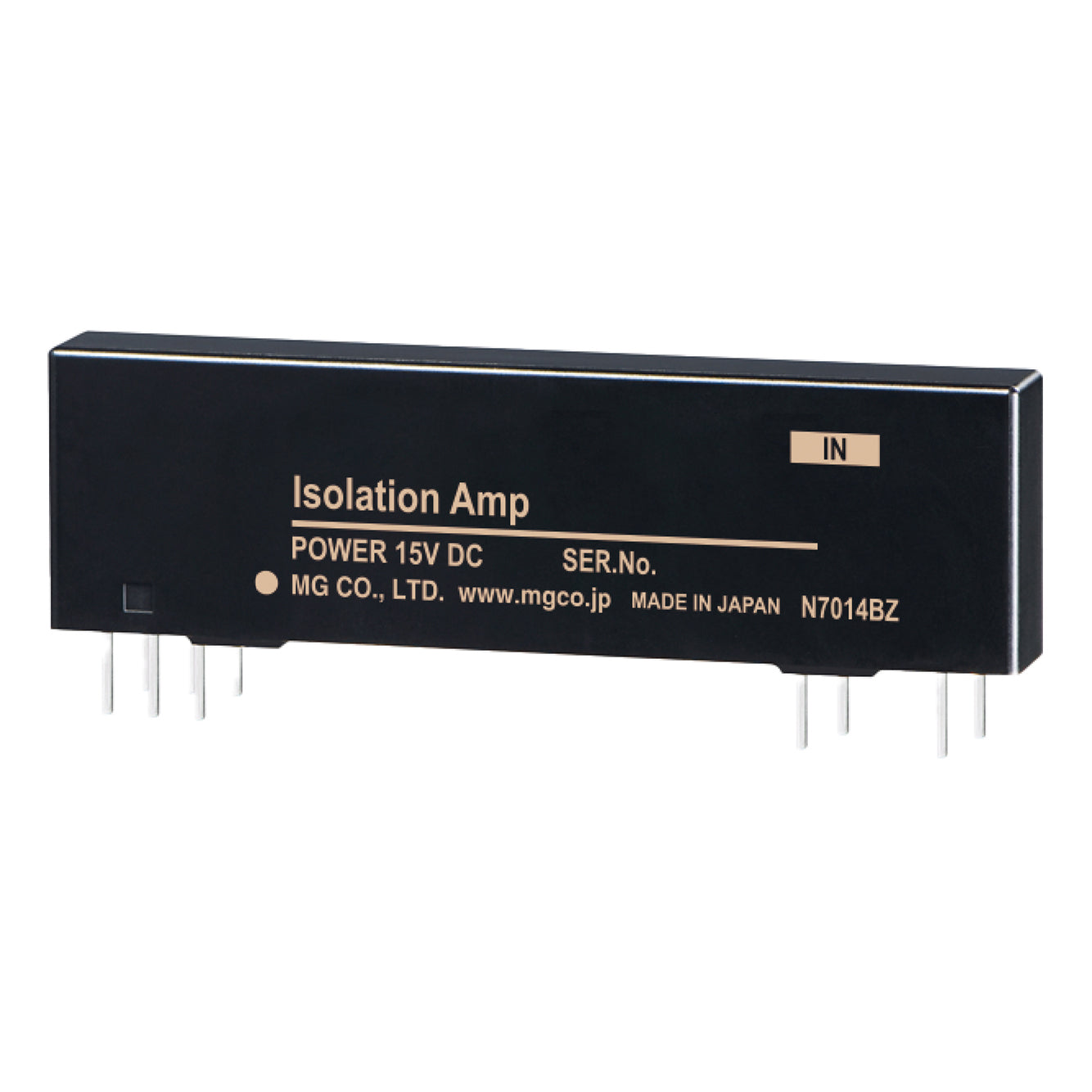

アイソレーションアンプ：20VS8-202YK-U

仕様書リンク

主な機能と特長
●プリント基板組込用のモジュール形アイソレータ
●高直線性
●応答時間は150μsと高速応答形
●入力－出力・電源間絶縁
●入力－出力・電源間 耐圧3000V AC
●電源 15V DC

アプリケーション例
●マイコン制御ボードの入力・出力回路に組み込んでフィールド側と直流的に絶縁し、外来ノイズ対策を行う
●機器メーカの小ロット開発品に応用して、面倒なアイソレーション回路部分の自社開発を避ける

種類
202Y：入力絶縁用
入力信号範囲 -5～+5V DC
出力信号範囲 -5～+5V DC

直線性
K：±0.025%

供給電源
U：15V DC

機器仕様
構造：モジュール形
ハウジング材質：難燃性黒色樹脂
アイソレーション：入力・入力部調整用電圧－出力・電源間

設置仕様
供給電源
・直流電源：定格電圧±5%　約7.5mA（無負荷時）
使用温度範囲：-25～+85℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：プリント基板に半田付
質量：13g

性能（スパンに対する%で表示）
特に断りのない限り、G＝1での性能を表します。
直線性：±0.025%
温度係数：
 ±25ppm／℃（0～70℃）
 ±50ppm／℃（-25～+85℃）
周波数特性：約2kHz -3dB
応答時間：150μs以下（0→90%）
変換利得：×1±1.5%
可変利得範囲：G＝×1～×100
電源電圧変動の影響：±0.02%／許容電圧範囲
絶縁抵抗：100MΩ以上／500V DC
耐電圧：入力・入力部調整用電圧－出力・電源間　3000V AC　1分間
CMRR：120dB以上（500V AC  50／60Hz）
