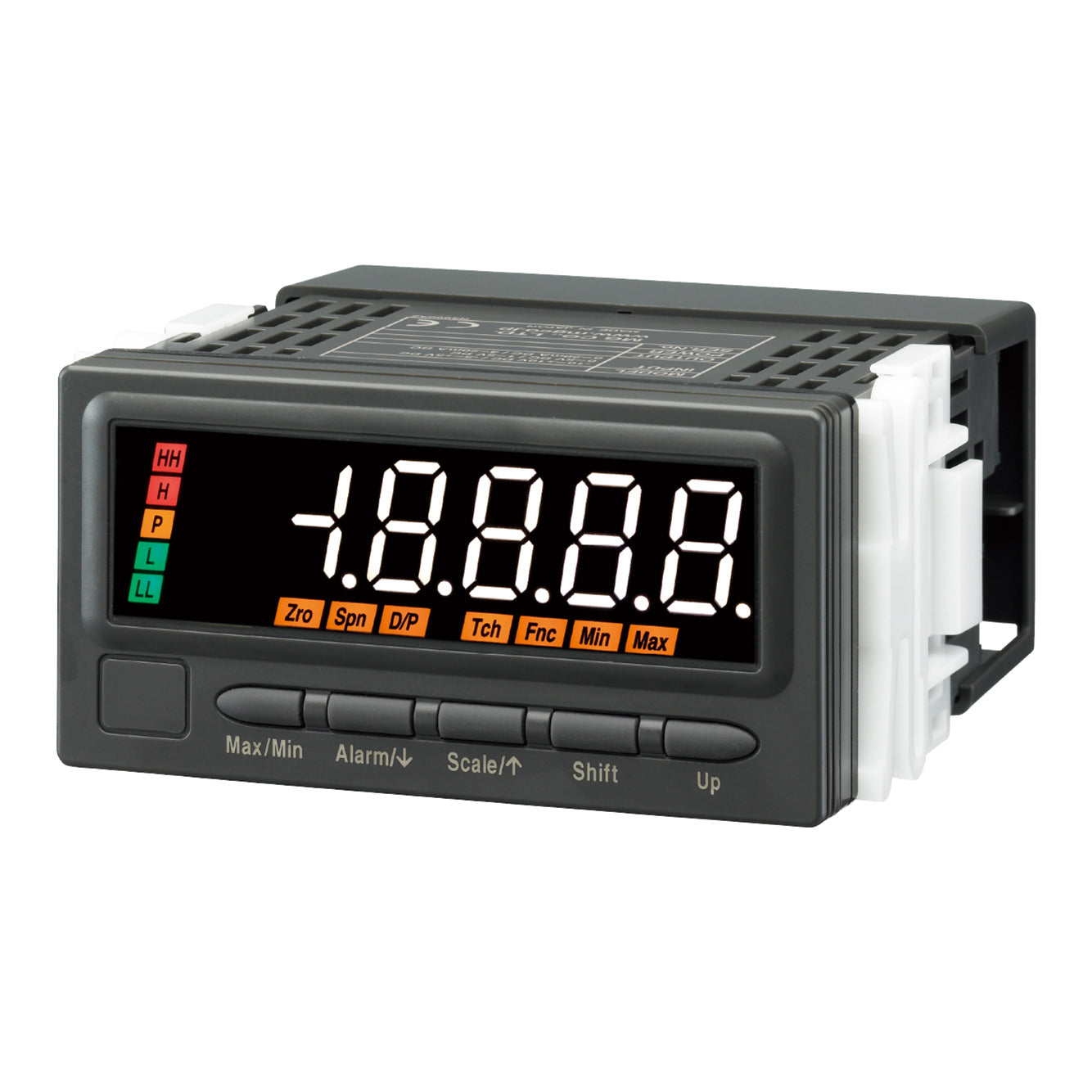

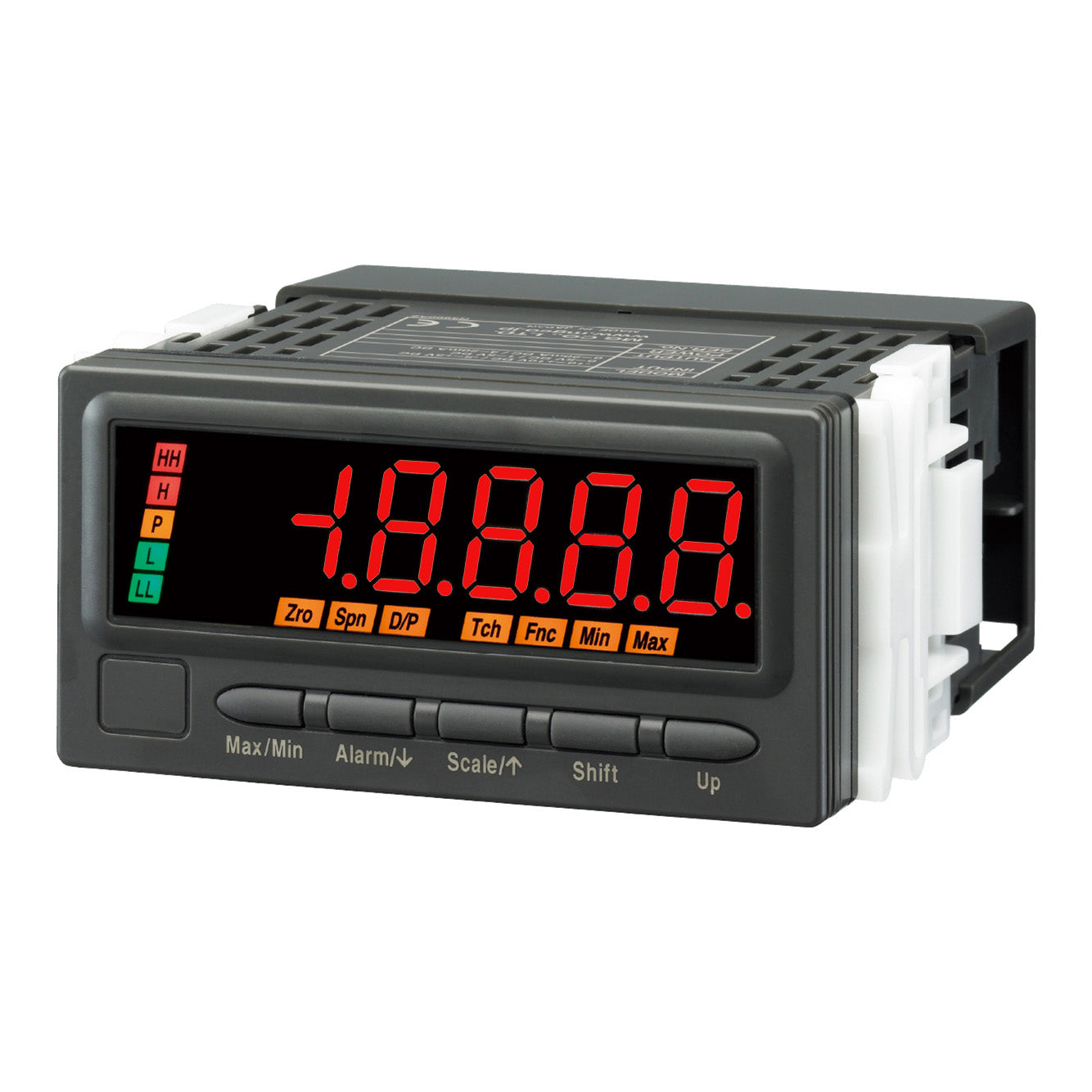

デジタルパネルメータ：47LLC-S200R-M2

仕様書リンク

主な機能と特長
●4½桁表示のロードセル入力デジタルパネルメ－タ
●表示値のちらつきを抑える平均化処理機能
●スケーリング機能、風袋調整機能、ゼロリミット機能
●最大値、最小値表示機能
●前面パネルはIP66
●脱落防止ストラップ付きの感電防止用端子カバーを標準装備
●着脱可能な2ピース構造の端子台

組合せロードセル
S2：0.0～3.0mV／V

直流出力信号
0：なし

警報出力
0：なし

表示色
R：赤色

供給電源
M2：100～240V AC（許容範囲 85～264V AC、50／60Hz）

機器仕様
構造：パネル埋込形
保護等級：IP66
（本器をパネルに取付けたときの、パネル前面に関する保護構造です。）
接続方式：M3ねじ2ピース端子台接続（締付トルク 0.6N・m）
端子ねじ材質：鉄にニッケルメッキ（標準）または、ステンレス
ハウジング材質：難燃性灰色樹脂
アイソレーション：ロードセル入力・印加電圧・接点入力・SG－直流出力－HH警報出力・H警報出力－LL警報出力・L警報出力－電源
印加電圧：2.5／5／7.5／10V可変（前面ボタンにて選択可）
風袋調整機能：前面ボタンおよび接点入力から調整可能
設定：前面ボタンによるプログラム方式
設定可能項目
・スケーリング
・警報設定値
・ヒステリシス幅
・移動平均回数
・その他
詳しくは取扱説明書をご参照下さい。
サンプリングレート：40回／s（25ms）
平均化処理機能：平均化なし、移動平均
プロテクト機能：ボタン操作を禁止して誤操作を防止

設置仕様
消費電力
・交流電源：
100V ACのとき 約9VA
200V ACのとき 約12VA
264V ACのとき 約13VA
使用温度範囲：-10～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：パネル埋込形
質量：約300g

性能（最大スパンに対する%で表示）
基準精度
・表示部：±0.1%±1digit
・出力部：±0.25%
直流出力の精度は表示部精度＋出力部精度
温度係数：±0.015%／℃
入力分解能：最大20bit
出力分解能：最大16bit
警報応答時間：0.5s以下
（警報出力90%設定時の0→100%入力）
直流出力応答時間：0.5s以下（0→90%）
印加電圧：設定値±250mV
電源電圧変動の影響：±0.1%／許容電圧範囲
絶縁抵抗：100MΩ以上／500V DC
耐電圧：ロードセル入力・印加電圧・接点入力・SG－直流出力－HH警報出力・H警報出力－LL警報出力・L警報出力－電源－大地間　2000V AC　1分間
