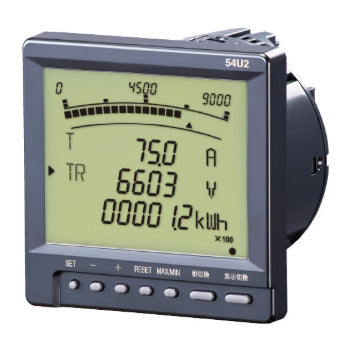

電力マルチメータ：54U2-1221-AD4

仕様書リンク

主な機能と特長
●電力系統の1回路を接続するだけで、潮流演算、4象限演算、高調波を含む交流諸量の計測が可能
●各種パラメータは前面ボタンまたはPCを用いたコンフィギュレータから可能
●積算値、設定データは電源OFF時も不揮発性メモリに記憶
●表示項目は任意に設定可能
●ループテスト機能付

種類
1：単相2線式、単相3線式、三相3線式

入力
2：480V／5A AC
（CE適合品として使用する場合は240Vまで）

出力（パルス出力・警報出力）
2：パルス出力×1点、警報出力×1点
（パルス出力：フォトMOSリレー　警報出力：接点リレー）

外部インタフェース
1：4～20mA×4点

補助電源
AD4：交直共用
100～240V AC（許容範囲 85～264V AC、45～66Hz）／
100～240V DC（許容範囲 85～264V DC、リップル含有率10%p-p）

関連機器
・コンフィギュレータ接続ケーブル（形式：COP－US）
・コンフィギュレータソフトウェア（形式：54U2CFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードが可能です。

機器仕様
構造：110角パネル埋込形
保護等級
・パネル：IP52
・端子台、ハウジング：IP30
接続方式
・電圧入力：M4ねじ端子接続（締付トルク1.4N・m）
・電流入力：M4ねじ端子接続（締付トルク1.4N・m）
・外部スイッチ、電源：M4ねじ端子接続（締付トルク1.4N・m）
・出力・外部インタフェース：M3ねじ端子接続（締付トルク0.6N・m）
・端子カバー：M3ねじ端子接続　扉形、M4ねじ端子接続　分離形
圧着端子：「推奨圧着端子」の図を参照下さい。
・推奨メーカ：日本圧着端子製造、ニチフ
・M3端子ねじ適用電線サイズ：0.25～1.65mm2（AWG22～16）
・M4端子ねじ適用電線サイズ：1.04～6.64mm2（AWG16～14）
結線方式：単相2線、単相3線、三相3線、三相4線
端子ねじ材質
・M3ねじ：鉄にニッケルメッキ（標準）または、ステンレス
・M4ねじ：黄銅（真鍮）にニッケルメッキ（標準）または、ステンレス
ハウジング材質：難燃性黒色樹脂
アイソレーション：電圧入力－電流入力－パルス出力－警報出力－外部インタフェース－外部スイッチ・補助電源－FE1間
■計測項目
●単相2線式、単相3線式、三相3線式
・電圧：R－S、S－T、T－R
・電流：R、S、T
・電力：Σ
・無効電力：Σ
・力率：Σ
・周波数
・電力量：受電／送電
・無効電力量：受電／送電／遅れ／進み
・デマンド電力：Σ
・デマンド電流：R、S、T
・高調波
　総合歪み率、含有率(3～31の奇数次)、実効値(1～31も奇数次)
　電圧：R－S 、S－T
　電流：R、T
・運転時間
・各最大値、最小値
・CO2 排出量
●三相4線式
・電圧：R－S、S－T、T－R、R－N、S－N、T－N、線間平均、相間平均
・電流：R、S、T、N、平均値
・電力：Σ、R－N、S－N、T－N
・無効電力：Σ、R－N、S－N、T－N
・皮相電力：Σ、R－N、S－N、T－N
・力率：Σ、R－N、S－N、T－N
・周波数
・電力量：受電／送電
・無効電力量：受電／送電／遅れ／進み
・デマンド電力：Σ、R－N、S－N、T－N
・デマンド電流：R、S、T、N、平均値
・高調波
　総合歪み率、含有率(3～31の奇数次)、実効値(1～31も奇数次)
　電圧：R－N、S－N、T－N
　電流：R、T、S、N
・運転時間
・各最大値、最小値
・CO2 排出量
■表示
表示器：LEDバックライト付LCD（黄緑色）
視野角：垂直方向、水平方向ともにセンター基準±60°
バーグラフ1段
・セグメント数：21
7セグメント表示3段
・文字サイズ：幅5mm、高さ10mm
・桁数：上段5桁、中段および下段6桁

設置仕様
消費電力
・交流電源：
  100V AC のとき 6VA以下
  200V AC のとき 9VA以下
  264V AC のとき 11VA以下
・直流電源：3.6W以下
使用温度範囲：-5～+50℃
使用湿度範囲：10～90%RH（結露しないこと）
取付：パネル埋込形（M5ねじ（締付トルク 0.6～0.9N・m））
質量：550g以下

性能
許容差（温度、周波数の影響を含む）
・電圧：±0.3%（100V以上はその入力値に対する許容差、100V未満は100Vに対する許容差）
・電流：±0.3%（スパンに対する%　電流：1Aまたは5A）
・電力：±0.5%
（電圧100V以上はその入力電圧と電流（1Aまたは5A）をスパンとする許容差
電圧100V未満は以下をスパンとする許容差
三相3線 1A ：173.2W、5A：866W
単相2線 1A ：100W、5A：500W
単相3線 1A ：200W、5A：1000W）
三相4線 1A ：300W、5A：1500W）
・力率：±0.5%
・周波数：±0.1Hz
・電力量：±1%（力率0.5以上　入力10%以上）
・高調波：±1%（スパンに対する%）
・アナログ出力：
各測定要素の許容差または± 0.5%の大きい方
・温度の影響：23±10℃
・周波数の影響：45～65Hz
データ更新周期：
・高調波と周波数：1.1s以下
・高調波と周波数以外：600ms以下
応答時間：1.5s以下（0→99%）（周波数、高調波は2.5s以下）
絶縁抵抗：100MΩ以上／500V DC
耐電圧：電圧入力－電流入力－パルス出力－警報出力－外部インタフェース－外部スイッチ・補助電源－FE1間　2000V AC　1分間
電気回路端子一括－大地間　2000V AC　1分間
