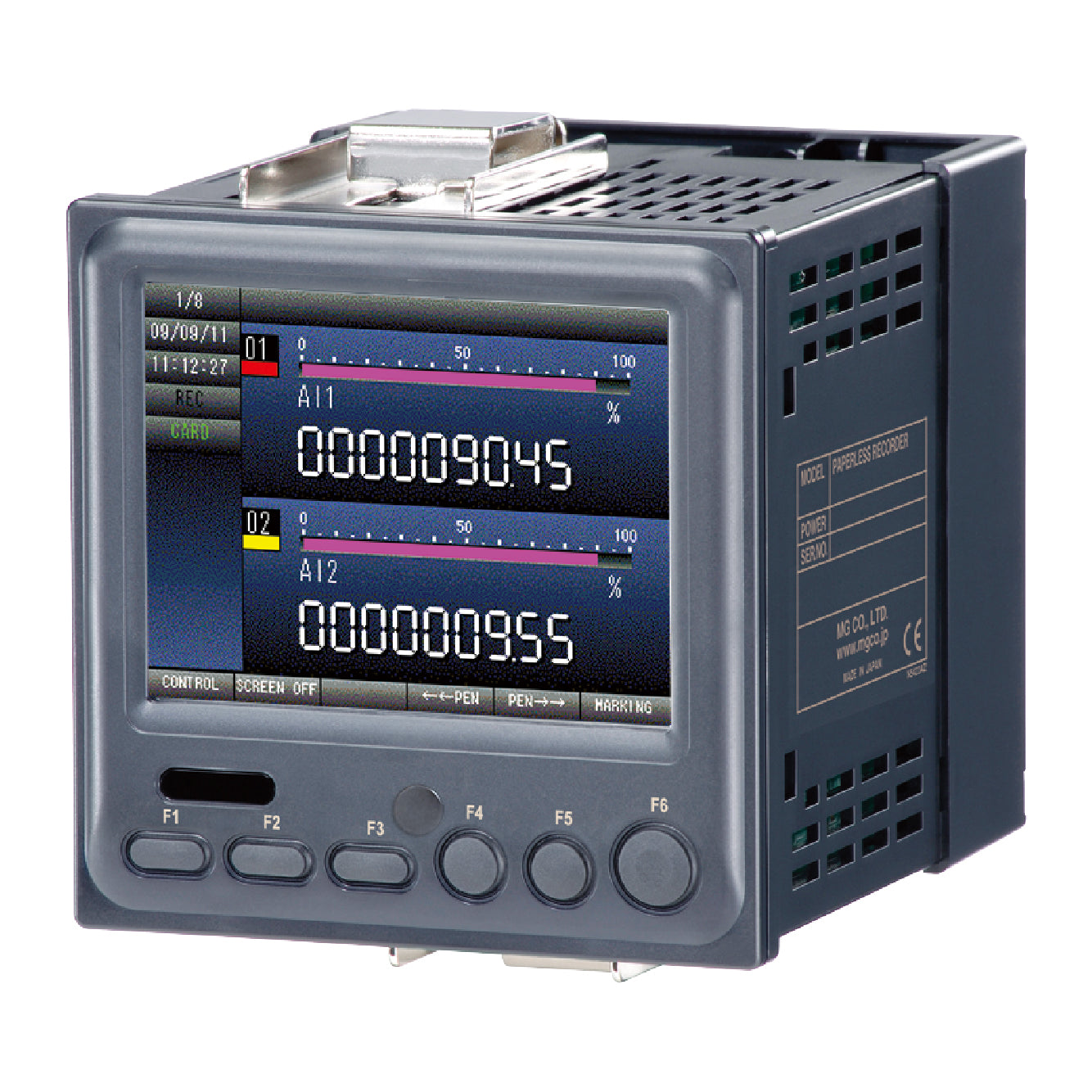

チャートレス記録計：71VR1-N501-M2/1

仕様書リンク

主な機能と特長
●96角サイズのチャートレス記録計
●アナログ入力8点、接点入力8点、接点出力8点を記録、表示、各種警報設定可能
●通信でリモートI／Oのデータを論理チャネルにマッピング
●実入出力は、直流入力2点、ユニバーサル入力3点、接点入力2点、接点出力2点
●各種トリガ機能により必要な部分だけを記録可能
●記録したデータはメモリカードまたはCOP－USでパソコンに転送し、71VRCFGにてCSV形式に変換が可能
●前面パネルはIP65
●TFTカラーLCDを採用、トレンド表示、デジタル値表示などの表示を鮮やかな色彩で可能
●脱落防止ストラップ付きの感電防止用端子カバーを標準装備
●着脱可能な2ピース構造の端子台

アプリケーション例
●少点数の記録と監視
●通信で分散したI／O を記録

言語
N：日本語
（表示言語（日本語／英語）は、お客様にて変更可能です。）

アナログ入力信号
50：直流入力2点、ユニバーサル入力3点（直流、熱電対、測温抵抗体）

外部インタフェース
1：Modbus

供給電源
M2：100～240V AC（許容範囲 85～264V AC、50／60Hz）

付加コード
◆コンフィギュレータ通信
／1：有線通信

関連機器
・抵抗モジュール（形式：REM2－50）
ユニバーサル入力の電流入力時に使用します。
・コンフィギュレータ接続ケーブル（形式：COP－US）
・コンフィギュレータソフトウェア（形式：71VRCFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードが可能です。
・Modbus通信対応機器（形式：R3、R5、R7 等）については、弊社のホームページでご確認下さい。
・R7用コンフィギュレータソフトウェア（形式：R7CON）
R7Mご使用時には、R7CONと専用ケーブルによる通信設定の変更が必要です。
・メモリカード
データを保存するには、メモリカードが必要です。指定の形式のカードをご使用下さい。弊社からもご購入いただけます。お求めの際は弊社までお問い合わせ下さい。
  - ハギワラソリューションズ製 NSD6-004GH(B21SEI
  （NSD6-004GH(A00SDI、NSD6-002GT、NSDA-004GL、
NSDA-004GT …生産終了）
  - アペイサー製 AP-ISD04GIS4B-3T
  （AP-ISD04GIS4B-T …生産終了）

機器仕様
構造：96角パネル埋込形
保護等級：IP65
（本器をパネルに取付けたときの、パネル前面に関する保護構造です。）
接続方式：M3ねじ2ピース端子台接続（締付トルク 0.5N・m）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性黒色樹脂
アイソレーション：アナログ入力相互－接点入力－接点出力相互－通信－電源－FE（機能接地）間
割当て可能論理チャネル数
・アナログ入力：最大8点
・接点入力：最大8点
・接点出力：最大8点
データ保存：トレンド、警報履歴をメモリカードに保存
・トレンド：日時ファイル名で保存
  1ファイル  最大60000サンプル
  保存容量  最大200ファイル
  保存時間
    収録周期0.1sで約13日、1sで138日、10sで1388日、
    1minで8333日、30minで250000日、1hourで500000日
・警報ログ：警報ログファイルに保存、最大200件
■表示
表示デバイス：3.5型TFT液晶
表示色：256色
解像度：320×240ドット
バックライト：LED
表示更新周期：500ms

設置仕様
消費電力
・交流電源：
  100V ACのとき 約7VA
  240V ACのとき 約10VA
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：パネル埋込形
質量：約550g

性能
精度
・直流入力：±0.1% ±1digit
・熱電対入力：±1℃（B、R、S、C、PRは±2℃）
・測温抵抗体入力：±1℃（Cu 10は±3℃）
冷接点補償精度：25±10℃において±2℃
（R、S、PR熱電対は±4℃）
温度係数（最大スパンに対する%）：±0.015%／℃（Cu 10は±0.05%／℃）
電源電圧変動の影響：±0.1%／許容電圧範囲
応答時間
・直流入力：0.5s以下
サンプリング間隔100ms時
・熱電対・測温抵抗体入力：2.5s以下
サンプリング間隔500ms時
（入力を接点出力に割付　警報出力90%設定時の0→100%入力）
電源電圧変動の影響：±0.1%／許容電圧範囲
カレンダ時計：月差2分以下（周囲温度25℃）
電池バックアップ: 約1ヶ月
絶縁抵抗：100MΩ以上／500V DC
耐電圧：アナログ入力相互－接点入力－接点出力相互－通信－電源－FE間　2000V AC 　1分間
