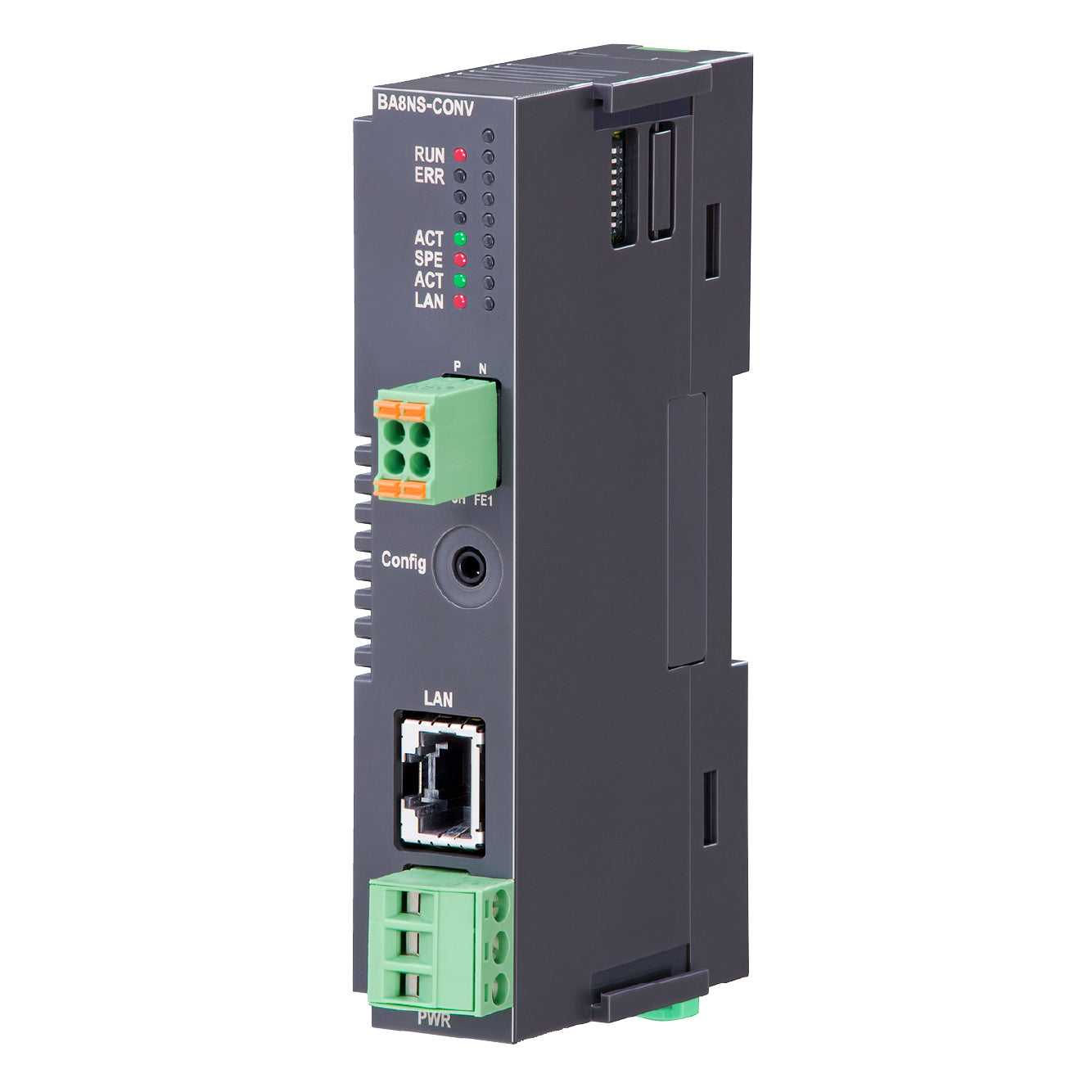

メタトロンコンバータ：BA8NS-CONV-M2

仕様書リンク

主な機能と特長
●SPE（10BASE-T1L）とLAN（RJ-45）のポートを準備
●Modbus／TCPとMETATRONのプロトコルを相互に変換
●PCからメタトロンコンバータを経由してMETATRONリモートI／Oと接続

供給電源
M2：100～240V AC（許容範囲 85～264V AC、47～66Hz）

関連機器
・メタトロンリピータ（形式：BA8NS－HUB）

機器仕様
構造：ボックス形
接続方式：
・供給電源
  本体側コネクタ：MSTB2,5/3-G
  （フエニックス・コンタクト製）
  ケーブル側コネクタ：MSTB2,5/3-ST
  （フエニックス・コンタクト製）
  適用電線サイズ：0.2～2.5mm2、剥離長 7mm
・LAN
  10BASE-T／100BASE-TX用モジュラジャック（RJ-45）
・10BASE-T1L
  本体側コネクタ：弊社製
  適合コネクタ：DFMC1,5/2-ST-3,5
  （フエニックス・コンタクト製）
  本器に付属
  適用電線サイズ：0.2～1.5mm2、剥離長 10mm
アイソレーション：LAN－SPE－供給電源－FE間

設置仕様
消費電力
・交流電源：
100V ACのとき 約1.8VA
200V ACのとき 約2.3VA
264V ACのとき 約3VA
使用温度範囲：-10～+55℃
使用湿度範囲：10～90%RH（結露しないこと）
使用周囲雰囲気：
腐食性ガス、ひどい塵埃のないこと
強電界、強磁界の発生がないこと
本体に直接振動や衝撃がないこと
取付：DINレール取付
質量：約100g

性能
絶縁抵抗：100MΩ以上／500V DC
耐電圧：LAN・SPE－供給電源－FE間　1500V AC　1分間
LAN－SPE間　500V AC　1分間
