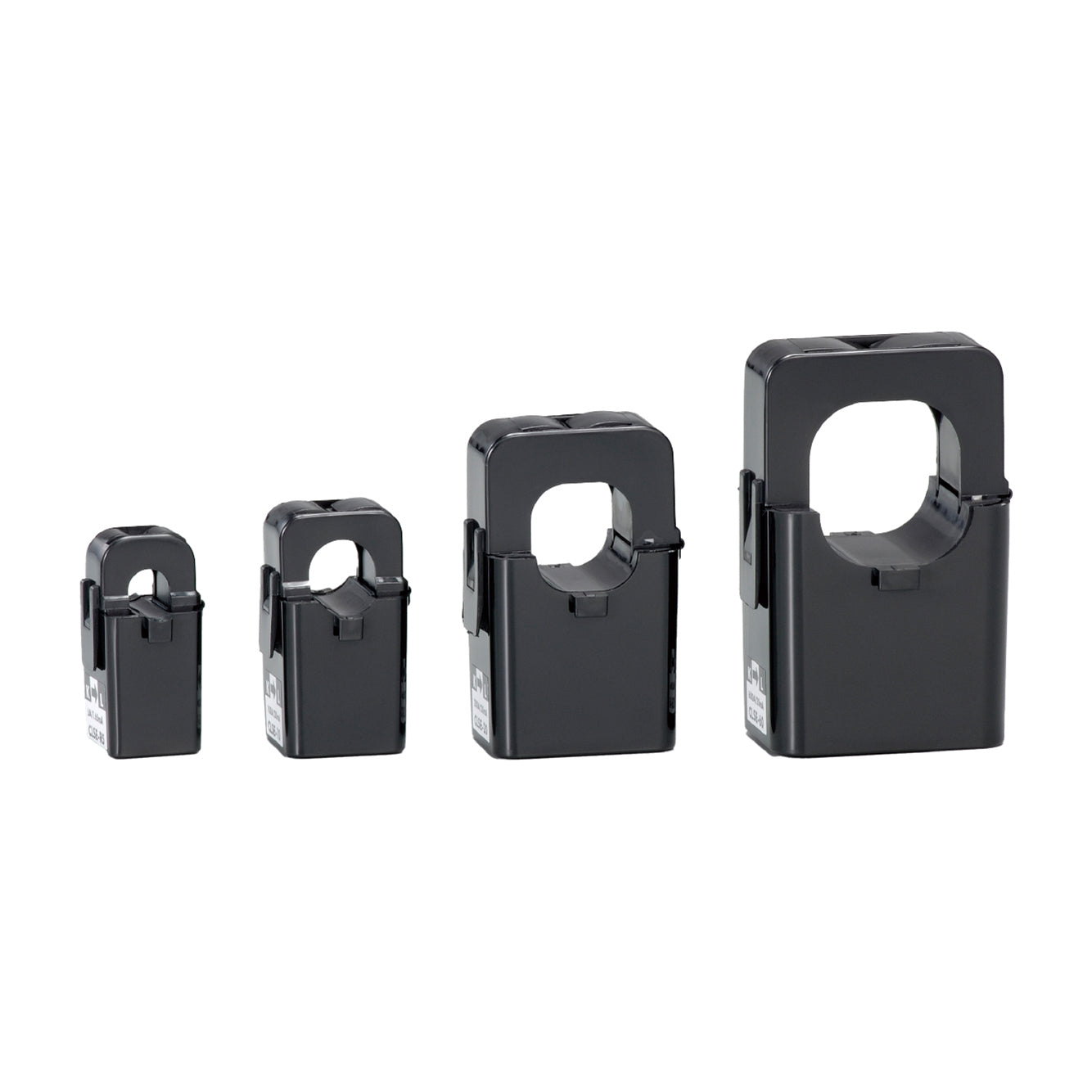

クランプ式交流電流センサ：CLSE-05

仕様書リンク

主な機能と特長
●分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ形
●過電圧クランプ素子を内蔵し、出力開放でも安全
●広い周波数帯域
●ねじ端子接続

入力信号
05：50A

関連機器
・専用ケーブル（形式：CLS－CN）
（CLSA－08Cと組合わせて使用する専用ケーブルです）
・専用ケーブル（形式：CLSA－08C）

機器仕様
構造：クランプ式
接続方式：M3ねじ端子接続（締付トルク 0.3N･m）
ハウジング材質：難燃性黒色樹脂（ケース）
二次側適合電線：AWG 22以上（φ0.6以上　0.3mm2以上ツイストして30m以内でご使用下さい。）
許容脱着回数：概略100回程度

設置仕様
使用温度範囲：-10～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
質量：約40g

性能（スパンに対する%で表示）
適用周波数：45～65Hz（20kHzまでの高調波電流を含む）
65.1Hz～1.2kHzの場合、比誤差±2%／In
許容負荷：10Ω以下
絶縁抵抗：コア－出力端子間　100MΩ以上／500V DC
耐電圧：コア－出力端子間　2000V AC　1分間
