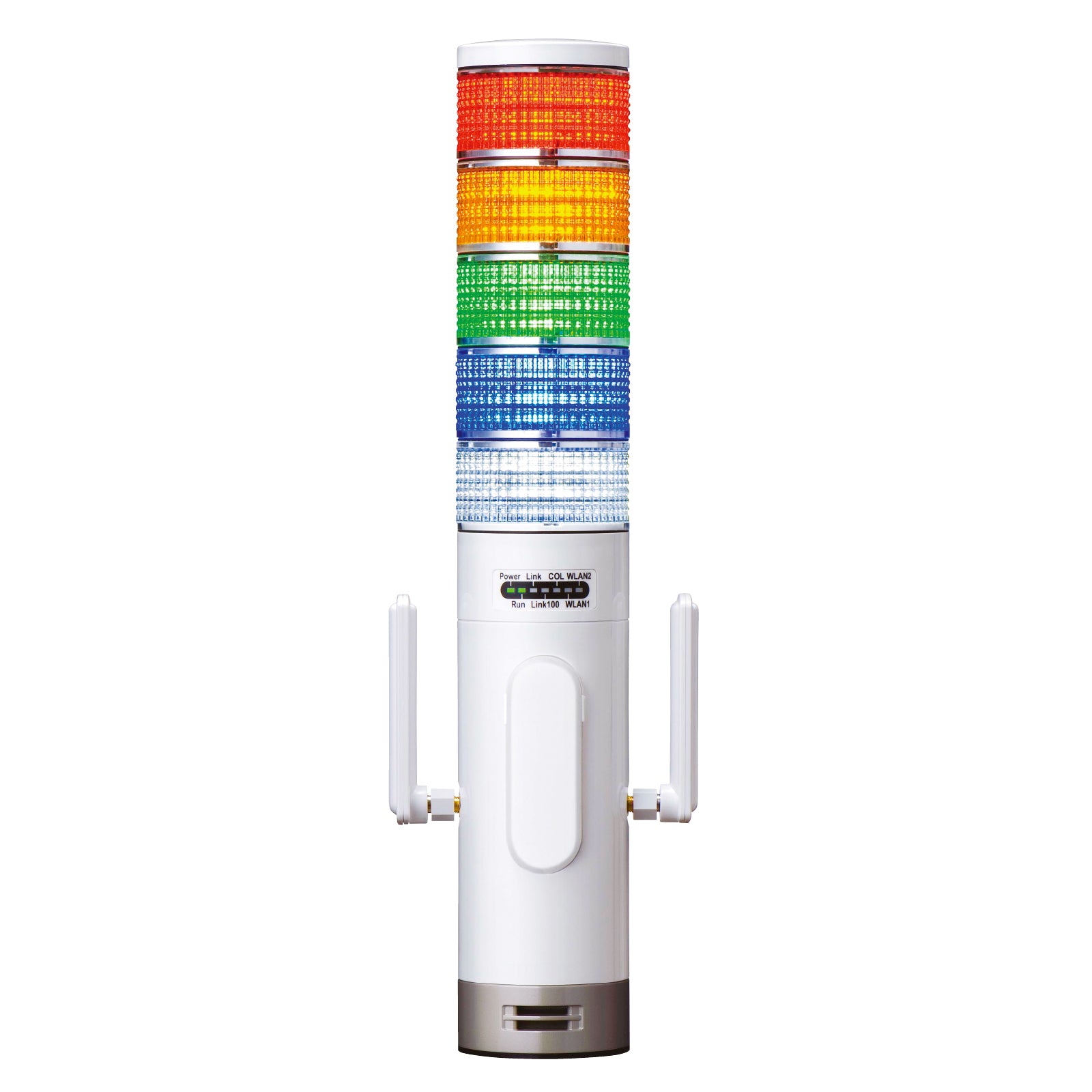

無線LAN表示灯：IT60SW4-3RYGNND5J-R

仕様書リンク

主な機能と特長
●接点入力、または、PC（パソコン）からModbus／TCPで、表示ランプの点灯／点滅出力やブザー音の出力が可能
●接点入力状態を無線LANを介して取得可能
●ブリッジ機能により、EthernetタイプのリモートI／Oを無線LANでネットワークに接続可能
●IEEE802.11a/b/g/nに対応した無線LANアクセスポイントとして使用可能
●工事設計認証取得済みのモジュールを内蔵しており、国内電波法に基づく免許申請が不要
●無指向性アンテナ使用（水平方向360°）
●無線方式はMIMO方式2×2に対応しており最大300Mbps（理論値）
●モード切り替えにより、リピータ（アクセスポイント中継）およびステーション（子局）として設定可能

ランプ段数
3：3段

ランプ1発光色（上から1段目）
R：赤

ランプ2発光色（上から2段目）
Y：黄

ランプ3発光色（上から3段目）
G：緑

ランプ4発光色（上から4段目）
N：無し

ランプ5発光色（上から5段目）
N：無し

取付方法
D：直取付

デザインタイプ
5：タイプ5（外形寸法図参照）

無線LAN使用国
J：日本

供給電源
R：24V DC（許容範囲 ±10%、リップル含有率 10%p-p以下）

関連機器
・延長LANケーブル（形式：ITCA）
・取付ポール（形式：ITPL、ITB、ITP、ITW、ITS）
・取付変換アダプタ（形式：ITAD1、ITAM、ITAR、ITAW）

機器仕様
保護等級：IP65
（垂直方向で設置された場合のみ準拠します。底面コネクタ部を除く。）
接続方式
　電源：UL1007 AWG20
　入力信号：UL1007 AWG22
　Ethernet：RJ-45モジュラジャック
ハウジング材質：難燃性樹脂
レンズ材質：難燃性透明樹脂
アイソレーション：接点入力・供給電源－通信間
スイッチ：ランプの点滅周期、ブザー音の断続周期、ブザー音の音圧レベル、通信断時出力設定など、IPアドレスリセット
（詳細は取扱説明書をご参照下さい。）
ランプ：赤、黄、緑、青、白色LED　点灯／点滅（周期　約2Hz、約10Hz）
状態表示ランプ：Power、Runで状態表示
（詳細は取扱説明書をご参照下さい。）
ブザー：周波数　約3.3kHz　連続／断続（周期　約2Hz、約10Hz）

設置仕様
消費電力
・直流電源：約7W
使用温度範囲：0～50℃
使用湿度範囲：30～85%RH（結露しないこと）
使用周囲雰囲気：腐食性ガスのないこと
取付：直取付（垂直方向のみ）
質量：約750g

性能
絶縁抵抗：100MΩ以上／500V DC
耐電圧：接点入力・供給電源－通信間　1500V AC 1分間
