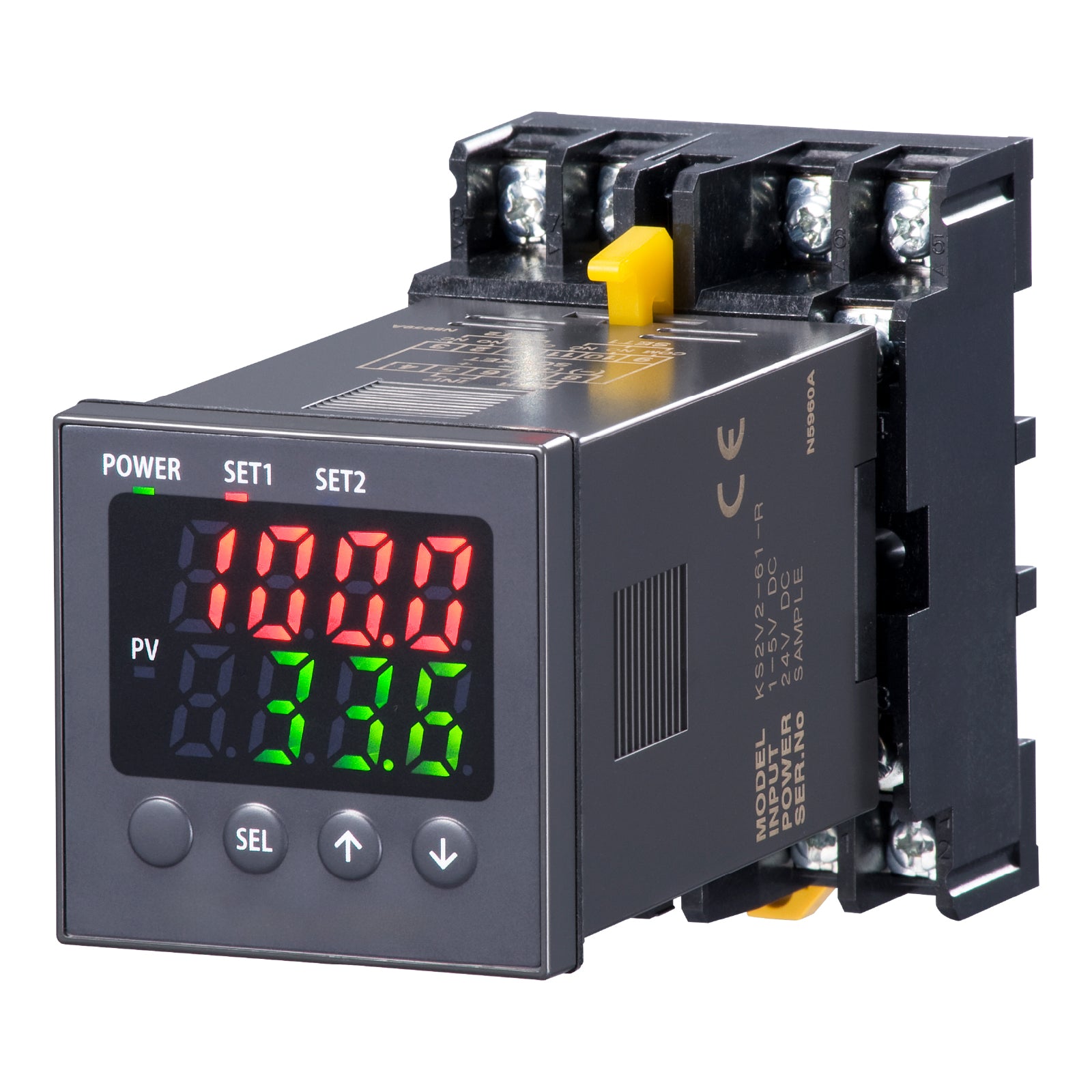

直流入力警報器：KS2V2-61-M2

仕様書リンク

主な機能と特長
●指示計機能
●全ての設定を前面パネルにより設定可能

アプリケーション例
●アナログ値警報接点
●機器の異常警報

入力信号
6：1～5V DC
（電流信号は抵抗モジュールを併用して下さい。）

出力信号
1：リレー

供給電源
M2：100～240V AC（許容範囲 85～264V AC、47～66Hz）

関連機器
●抵抗モジュール（形式：REM）
500Ω：2～10mA DC
250Ω：4～20mA DC
100Ω：10～50mA DC

機器仕様
構造：パネル埋込形、プラグイン構造
接続方式：M3.5ねじ端子接続
端子ねじ材質：鉄にクロメート処理
ハウジング材質：難燃性灰色樹脂
アイソレーション：入力－SET1－SET2－電源間
入力フィルタ時定数：0.0～900.0秒（0→63%）
警報動作ディレー時間：1～10秒（各点個別に設定）
設定：前面キーによるプログラム方式
設定範囲：-5～+105%（各点個別に設定）
ヒステリシス：0～102%（各点個別に設定）
バーンアウト：上方振切れ（標準）、下方振切れに変更可
電源ONディレー：0～20秒
入力サンプリング周期：0.5秒
警報モード（P-A1、P-A2）：詳細は仕様書をご覧下さい。

設置仕様
消費電力
・交流電源：
  100V ACのとき 約3.1VA
  200V ACのとき 約4.1VA
  264V ACのとき 約4.8VA
使用温度範囲：-10～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：パネル取付（付属の固定枠使用）、壁またはDINレール取付
質量：約200g

性能
指示精度：±0.5% FS±1digit
設定精度：指示精度±0.1% FS
動作点の再現性：設定精度に含む
電源電圧変動の影響：指示精度に含む
絶縁抵抗：100MΩ以上／500V DC
耐電圧：
入力－SET1・SET2－電源間 1500V AC　1分間
SET1－SET2間 500V AC　1分間
