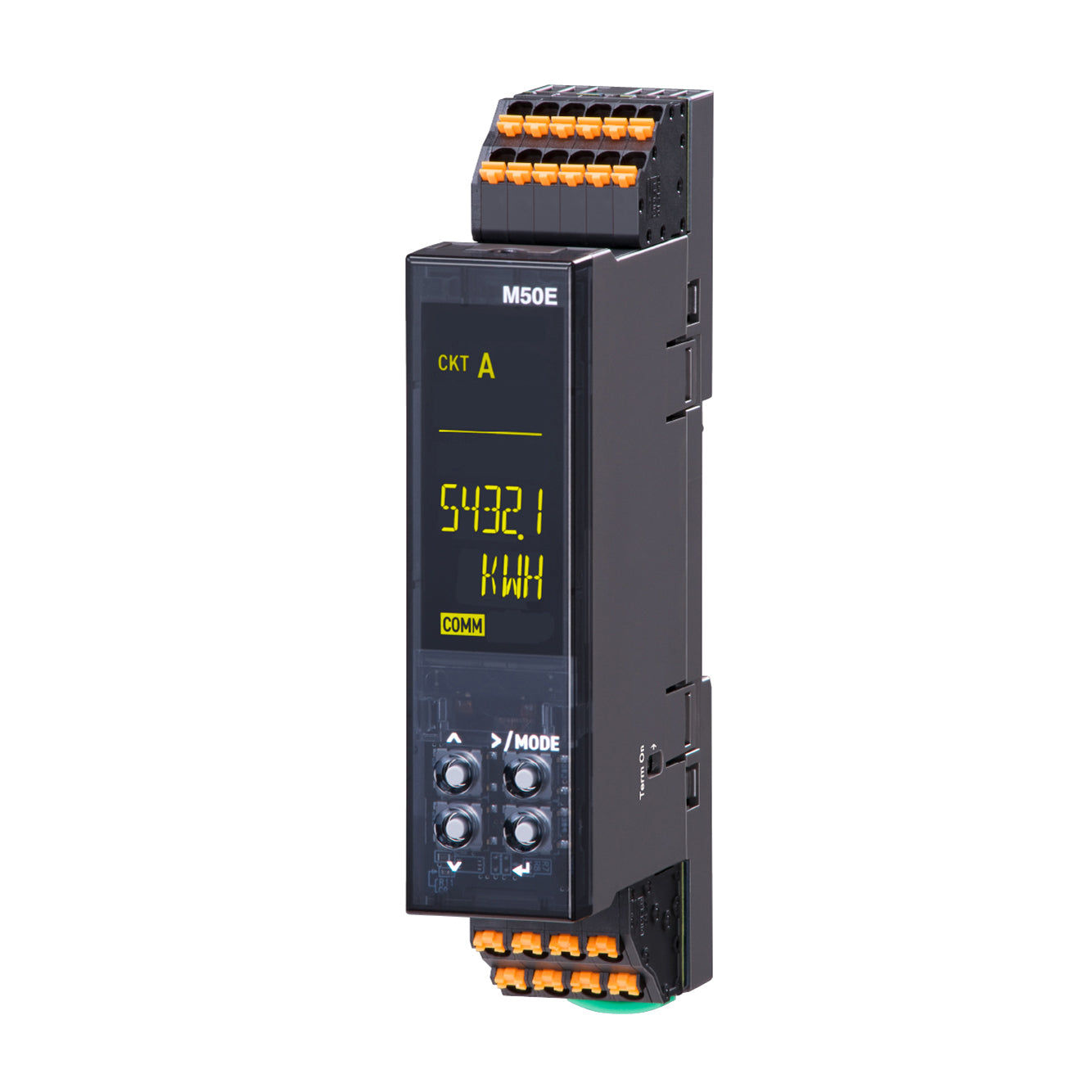

電力マルチ変換器：M50EXWTU-223-AD4

仕様書リンク

主な機能と特長
●超小形電力変換器
●電流センサは5～600AまでのクランプCTを使用
●単相、単相3線、三相3線、三相4線の結線に対応
●単相は4回路、単相3線と三相3線は2回路まで対応
●密着取付可能
●有機EL表示器搭載

種類
2：単相2線式、単相3線式、三相3線式、三相4線式

入力
2：480V AC／CLSE
クランプ式交流電流センサは下記から選択可能
CLSE（5A、50A、100A、200A、400A、600A）
5Aタイプは二次CTとしても使用可能

外部インタフェース
3：Modbus通信

供給電源
◆交直共用
AD4：100～240V AC／100～240V DC（交直共用）
（許容範囲　85～264V AC、47～66Hz
  許容範囲　85～264V DC、リップル含有率10%p-p以下）

関連機器
・コンフィギュレータ接続ケーブル（形式：COP－US）
・コンフィギュレータソフトウェア（形式：PMCFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードが可能です。
・クランプ式交流電流センサ（形式：CLSE）

機器仕様
接続方式：スプリング式端子接続
適用電線サイズ：
・下側コネクタ（電圧入力、電源、Modbus通信）
　0.2～1.5mm2、剥離長 8～9mm
・上側コネクタ（電流センサ入力、パルス出力）
　0.2～1.5mm2、剥離長 10～11mm
ハウジング材質：難燃性黒色樹脂
アイソレーション：電圧入力・電流入力－Modbus－パルス出力1－パルス出力2－供給電源間
■計測項目
・電圧：1－N、2－N、3－N、1－2、2－3、3－1
・電流：1、2、3、N
・有効電力
・無効電力
・皮相電力
・力率
・周波数
・電力量：受電／送電
・無効電力量：受電／送電／遅れ／進み
・高調波：全高調波歪率、含有率（2～31次）
・各最大値、最小値
・CO2排出量（電力量換算値）
簡易計測モード：電圧値および力率を固定値として、電流値から電力を演算

設置仕様
消費電力
・交流電源：3VA以下
・直流電源：1.5W以下
使用温度範囲：-20～+65℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：DINレール取付
質量：約90g

性能
入力精度＊1
・電圧：±0.5% ＊2
・電流：±0.5% ＊2
・電力：±0.5% ＊2
・力率：±1.5%
・周波数：±0.1Hz
・電力量：±2%（力率 0.5以上、入力 10%以上）
＊1、センサの精度は含まれていません。センサと組合わせたときの精度は、センサの精度を加算します。
＊2、定格入力に対しての精度。単相3線時の中性線電流、三相3線時の2線電流、三相4線時のN線電流は、入力1%以上の精度。
温度係数：±0.0075%／℃
データ更新周期：500ms以下
絶縁抵抗：100MΩ以上／500V DC
耐電圧：電流入力・電圧入力－Modbus－パルス出力1・パルス出力2－供給電源間　2000V AC  1分間
パルス出力1－パルス出力2間　500V AC  1分間
