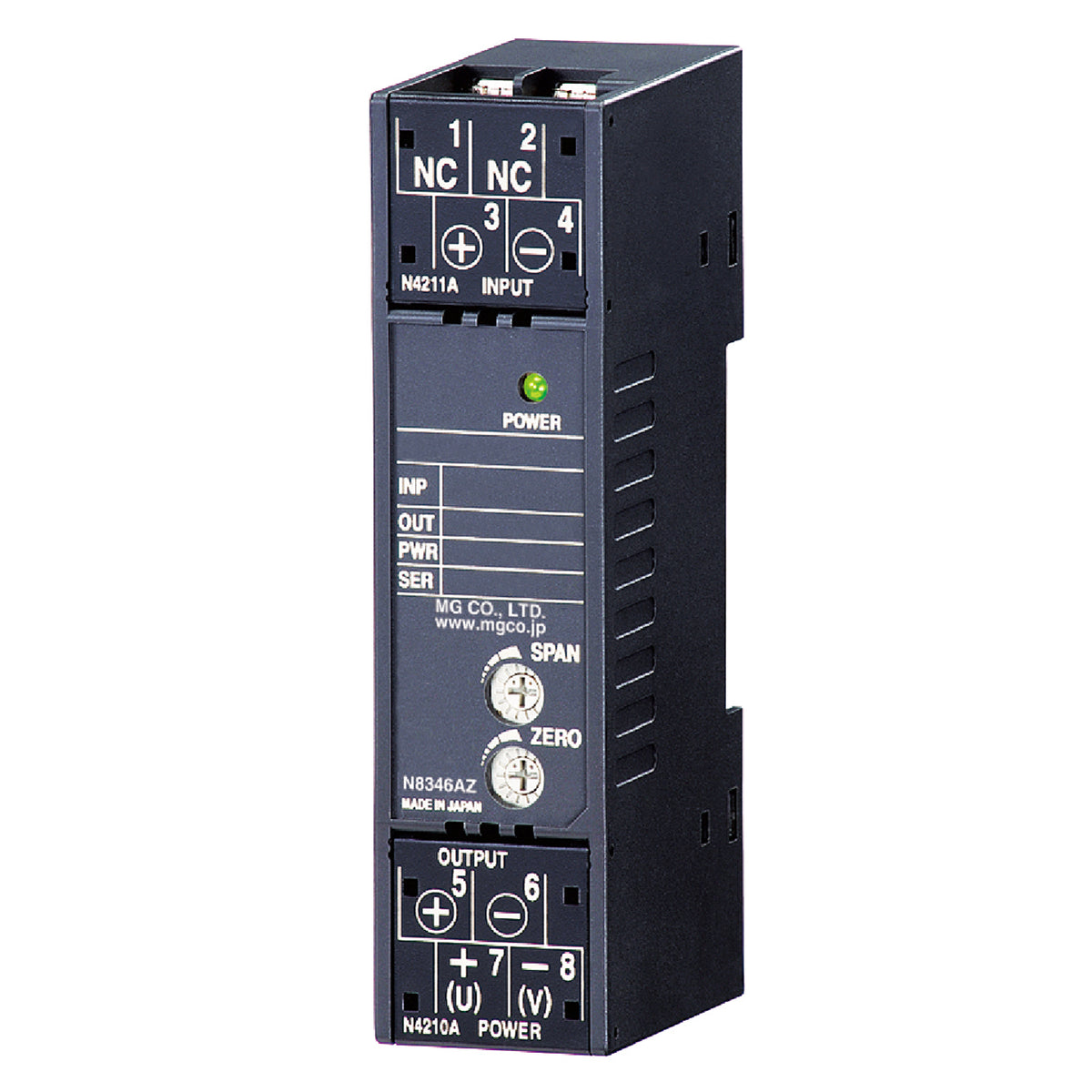

ディストリビュータ：M5DY-4-M

仕様書リンク

主な機能と特長
●2線式伝送器（出力信号：4～20mA DC）に対して電源を供給し、その伝送信号を絶縁された直流信号に変換
●スマートトランスミッタ対応
●コンパクト形端子台構造
●密着取付可能
●電源表示LED搭載

入力信号
4～20mA DC（入力抵抗 約250Ω）

出力信号
4：0～10V DC（負荷抵抗 1000Ω以上）

供給電源
M：85～264V AC（許容範囲 85～264V AC、47～66Hz）

機器仕様
構造：小形端子台構造
接続方式：M3.5ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にニッケルメッキ（標準）または、ステンレス
ハウジング材質：難燃性黒色樹脂
アイソレーション：入力－出力－電源間
出力範囲：約-10～+110%（1～5V DC時）
ゼロ調整範囲：-2～+2%（前面から調整可）
スパン調整範囲：98～102%（前面から調整可）
電源表示ランプ：緑色LED、電源供給時点灯

2線式伝送器用電源仕様
2線式伝送器用電源電圧範囲（③－④端子間）：
24～28V DC（無負荷時）
18V DC以上（20mA DC負荷時）
電流容量：22mA DC以下
■短絡保護回路
制限電流：30mA以下
許容短絡時間：無制限

設置仕様
消費電力
・交流電源：約3VA
使用温度範囲：-5～+55℃
使用湿度範囲：0～90%RH（結露しないこと）
取付：DINレール取付
質量：約80g

性能（スパンに対する%で表示）
基準精度：±0.1%
温度係数：±0.015%／℃
電源電圧変動の影響：±0.1%／許容電圧範囲
絶縁抵抗：100MΩ以上／500V DC
耐電圧：入力－出力－電源－大地間　1500V AC  1分間（交流電源）
