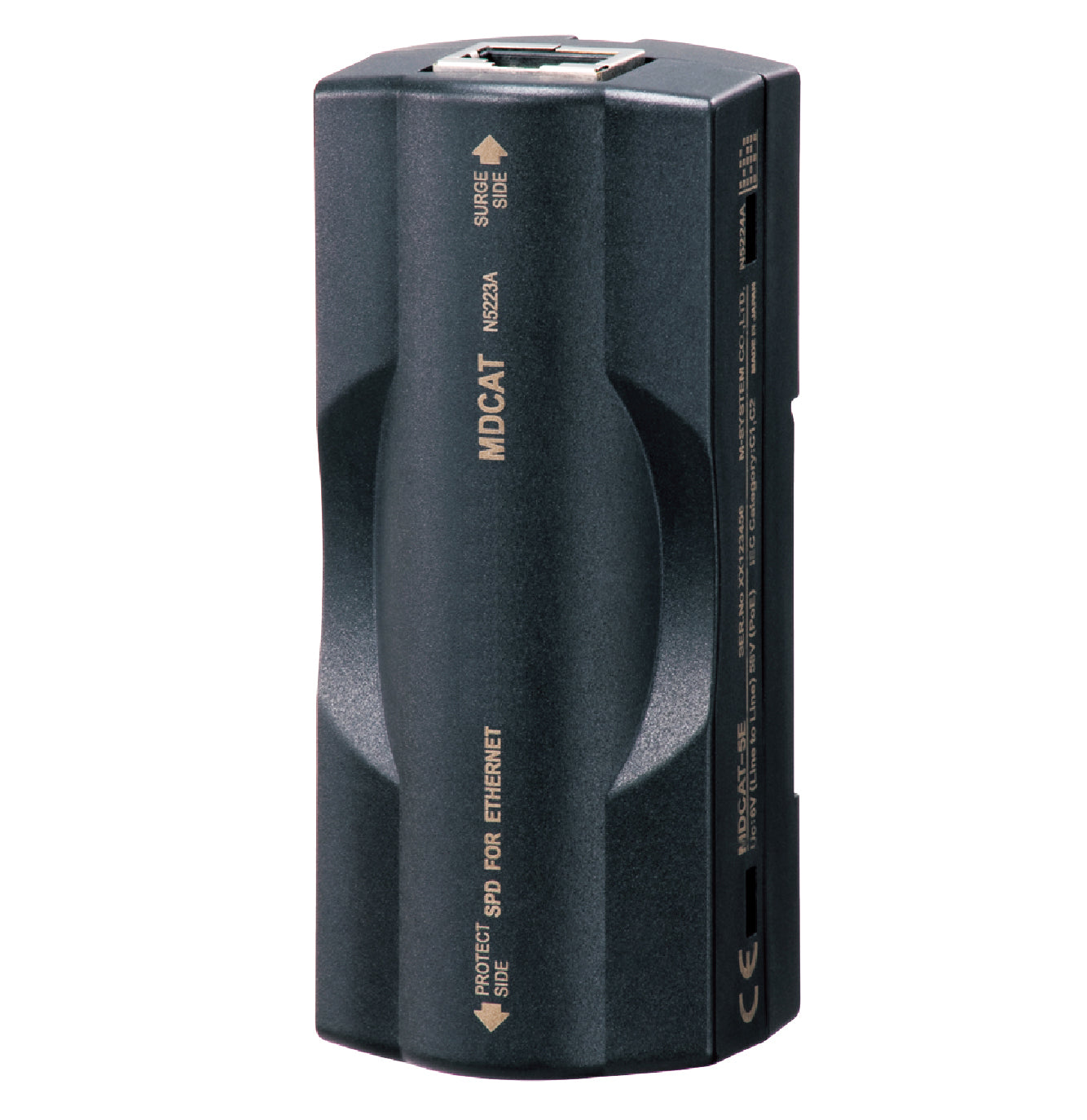

Ethernet用避雷器：MDCAT-A-6

仕様書リンク

主な機能と特長
●通信ネットワークに侵入する雷サージから機器を保護
●1000BASE-Tまでの通信規格に対応
●PoE、PoE Plus機器に対応
●LANケーブルのシールド線処理は、グランディング、フローティングをショートバーで選択可能
●チェックボタンを押すと避雷器の寿命をランプで表示
●小形・軽量
●取付は便利なDINレール対応
●国土交通省公共建築工事標準仕様書準拠
●JIS対応

ケーブルカテゴリ
6：CAT6

機器仕様
接続方式
・Ethernet：RJ-45モジュラジャック
・接地：M3ねじ端子接続（締付トルク0.6N・m）または、DINレール接続
端子ねじ材質：黄銅（真鍮）にニッケルメッキ
DINレール材質：アルミニウム
ハウジング材質：難燃性黒色樹脂
モニタランプ（チェックボタンを押して確認、状態は仕様書を参照して下さい）
・BAT：緑色LED
・ALM：赤色LED
寿命判定：放電素子の放電回数が仮想寿命回数になった場合に寿命と判定
チェックボタン：押しボタンスイッチ（モーメンタリ形）
内蔵電池：リチウム電池 充電・交換不可
電池寿命：10年（点検時間は2分／月以下にして下さい）

設置仕様
使用温度範囲：-10～+55℃
使用湿度範囲：5～95%RH（結露しないこと）
取付：DINレール取付（TH35-7.5 板厚1mmタイプ）
質量：約160g（付属LANケーブル含む）

性能
最大使用電圧（Uc）
・線間：±6V（MDCAT－A－5E）、±3.3V（MDCAT－A－6）
・PoE間：±58V
・線－接地間：±150V
保護レベル（Up）
・線間：±15V（@2kV）（MDCAT－A－5E）
        ±10V（@2kV）（MDCAT－A－6）
・PoE間：±100V（@2kV）
・線－接地間：±600V（@4kV）
漏れ電流（@最大使用電圧）
・線間：25μA（MDCAT－A－5E）
        5μA（MDCAT－A－6）
・PoE間：5μA
・線－接地間：5μA
放電耐量（Imax）
・線間：100A
・PoE間：100A
・線－接地間：10kA
最大負荷電流（IN）：1A
内部直列抵抗：約0Ω
挿入損失：3dB以下
伝送性能：
TIA／EIA-568-B.2 CAT5e（MDCAT－A－5E）
TIA／EIA-568-B.2 CAT6（MDCAT－A－6）
サージ防護性能：JIS C5381-21 カテゴリC1、C2
 　　　　　　　IEC 61643-21 Category C1、C2
