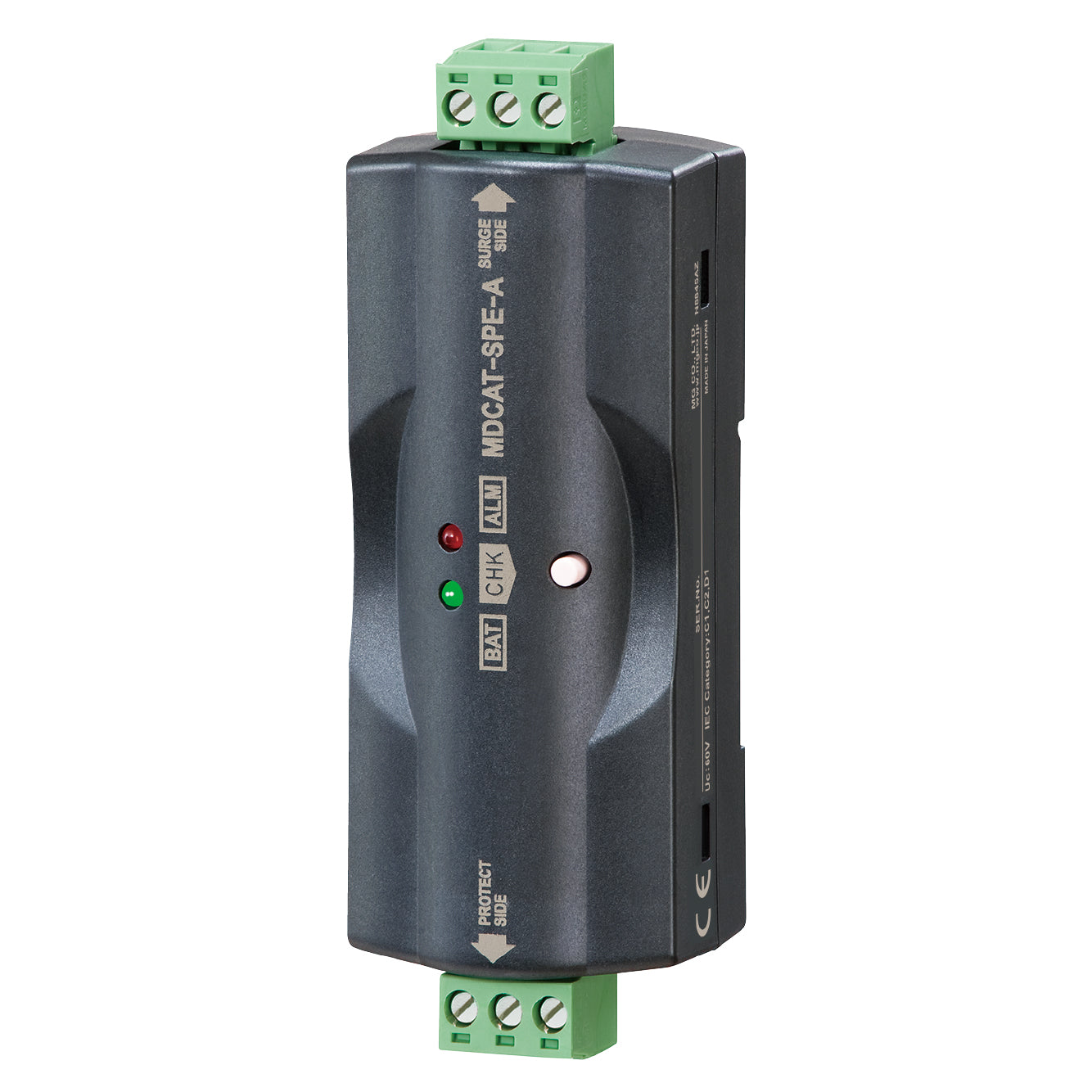

シングルペアイーサネット用避雷器：MDCAT-SPE-A

仕様書リンク

主な機能と特長
●通信ネットワークに侵入する雷サージから機器を保護
●PoDL機器に対応
●LANケーブルのシールド線処理は、グランディング、フローティングをショートバーで選択可能
●チェックボタンを押すと避雷器の寿命をランプで表示
●小形・軽量
●取付は便利なDINレール対応
●JIS対応

機器仕様
接続方式
・通信部：コネクタ形ユーロ端子台
　（適用電線サイズ：0.2～2.5mm2）
・接地：M3ねじ端子接続（締付トルク0.6N・m）または、DINレール接続
端子ねじ材質：黄銅（真鍮）にニッケルメッキ
DINレール材質：アルミニウム
ハウジング材質：難燃性黒色樹脂
モニタランプ（チェックボタンを押して確認、状態は仕様書を参照して下さい）
・BAT：緑色LED
・ALM：赤色LED
寿命判定：放電素子の放電回数が仮想寿命回数になった場合に寿命と判定
チェックボタン：押しボタンスイッチ（モーメンタリ形）
内蔵電池：リチウム電池 充電・交換不可
電池寿命：10年（点検時間は2分／月以下にして下さい）

設置仕様
使用温度範囲：-10～+55℃
使用湿度範囲：10～95%RH（結露しないこと）
取付：DINレール取付（TH35-7.5 板厚1mmタイプ）
質量：約80g

性能
最大使用電圧（Uc）
・±60V
電圧保護レベル（Up）
・600V以下（線－接地間）
漏れ電流（@最大使用電圧）
・5μA
最大負荷電流（IN）：1.5A
インパルス耐久性
・C2（8／20μs）：5kA
・D1（10／350μs）：1kA
内部直列抵抗：約0Ω
挿入損失：0.3dB以下（DC～10MHz）
サージ防護性能：JIS C5381-21 カテゴリC2、D1
 　　　　　　　IEC 61643-21 Category C2、D1
