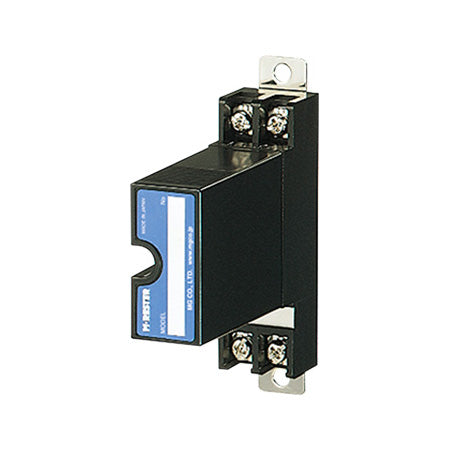

電子機器専用避雷器：MDP-24-1/N

仕様書リンク

主な機能と特長
●4～20mA DC信号およびパルス信号の伝送ケーブルに生じた雷サージ保護用
●計測信号に関係なくサージだけを吸収
●エレメント部をはずしても信号は途切れません。
●JIS対応

アプリケーション例
●2線式伝送ラインの保護
●電子機器の入出力保護

付加コード
◆規格適合
／N：CE、UL適合なし

関連機器
・防爆用屋外ケーシング（形式：BX－E）

機器仕様
構造：プラグイン構造
接続方式：M4ねじ端子接続（締付トルク 0.8N･m）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性黒色樹脂

設置仕様
使用温度範囲：-5～+55℃
使用湿度範囲：30～90%RH（結露しないこと）
取付：壁またはDINレール取付
質量
・標準形：約120g
・DINレールアダプタ付：約145g
静電容量（参考値）
・線間：2000pF 1MHzにて
・線－接地間：100pF 1MHzにて

性能
最大使用電圧（Uc）
・線間：30V
・線－接地間：±140V
保護レベル（Up）
・@1kV（100A）
　線間：40V
　線－接地間：±650V
・@2kV（1kA）
　線間：45V
　線－接地間：±800V
応答時間
・線間：4ns以下
・線－接地間：20ns以下
漏れ電流
・線間：5μA以下 30V DCにて
・線－接地間：5μA以下 ±140V DCにて
放電耐量（Imax）：5000A（8／20μs）
最大負荷電流（IN）：100mA
内部直列抵抗：20Ω±10%（往復2線）
サージ防護性能：JIS C5381-21 カテゴリC1、C2、D1
 　　　　　　　IEC 61643-21 Category C1、C2、D1
