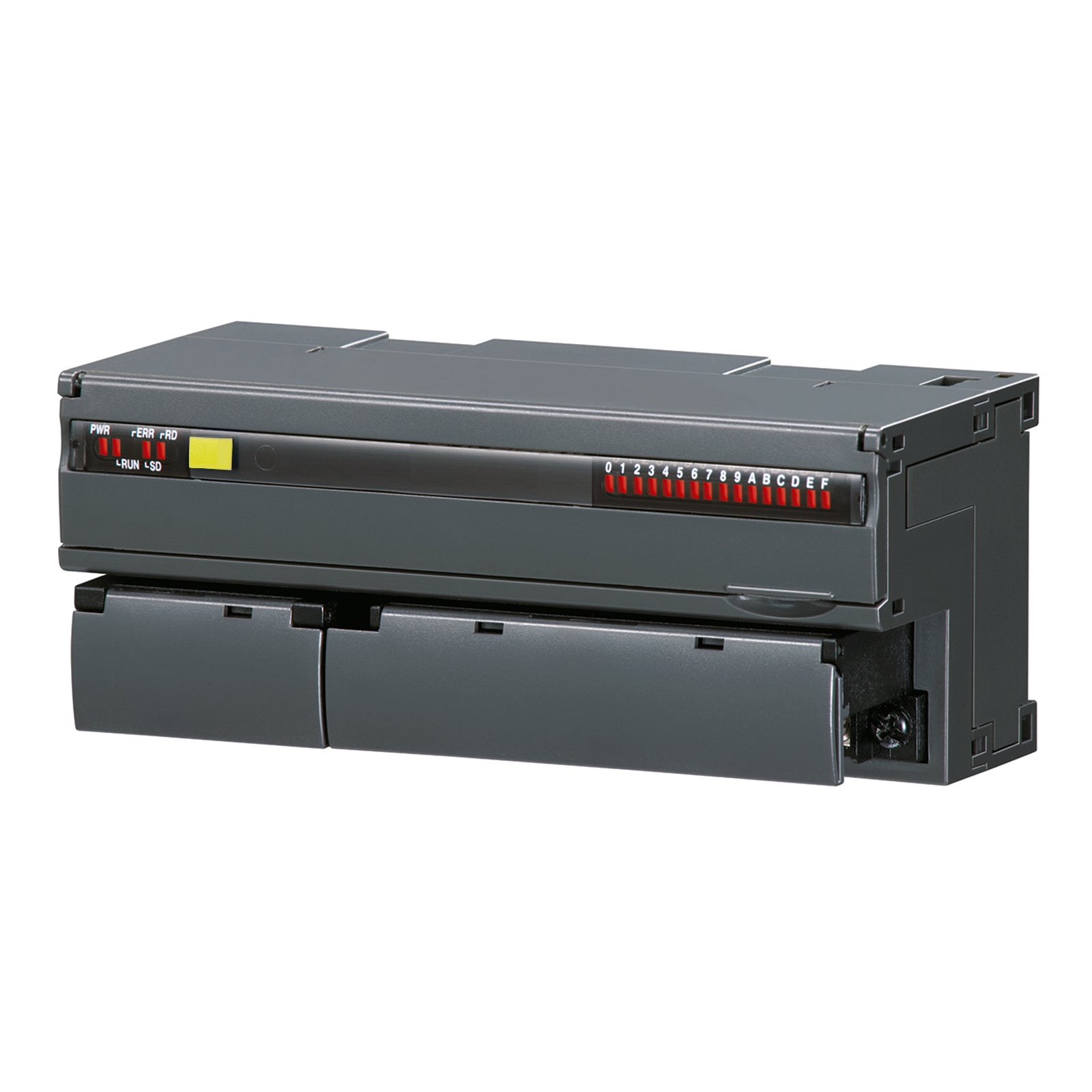

少点数入出力ユニット：R7C-DC16A-R

仕様書リンク

主な機能と特長
●CC-Link用マイナスコモン（NPN対応）トランジスタ16点出力の少点数入出力ユニット
●増設用接点出力ユニットを接続することが可能

種類
DC16A：マイナスコモン（NPN対応）トランジスタ出力16点

供給電源
R：24V DC（許容範囲 ±10%、リップル含有率 10%p-p以下）

関連機器
・増設用接点出力ユニット（形式：R7C－EC□）

機器仕様
接続方式：M3ねじ2ピース端子台接続（締付トルク 0.5N・m）
圧着端子：「推奨圧着端子」の図を参照下さい。
・推奨メーカ：日本圧着端子製造、ニチフ
・適用電線サイズ：0.25～1.65mm2（AWG22～16）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性灰色樹脂
アイソレーション：出力－供給電源－CC-Link・FG間
増設設定：増設なし（＊）、接点出力8点／16点　
前面のディップスイッチにより設定
（＊）は工場出荷時の設定
通信断時出力設定：出力保持（＊）、出力クリア
前面のディップスイッチにより設定
（＊）は工場出荷時の設定
状態表示ランプ：PWRで状態を表示
接点出力状態表示ランプ：ON時点灯

設置仕様
消費電流
・直流電源：約75mA
使用温度範囲：-10～+55℃
保存温度範囲：-20～+65℃
使用湿度範囲：30～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：DINレール取付（35mmレール）
質量：約200g

性能
絶縁抵抗：100MΩ以上／500V DC
耐電圧：出力－CC-Link・FG－供給電源間　1500V AC　1分間
