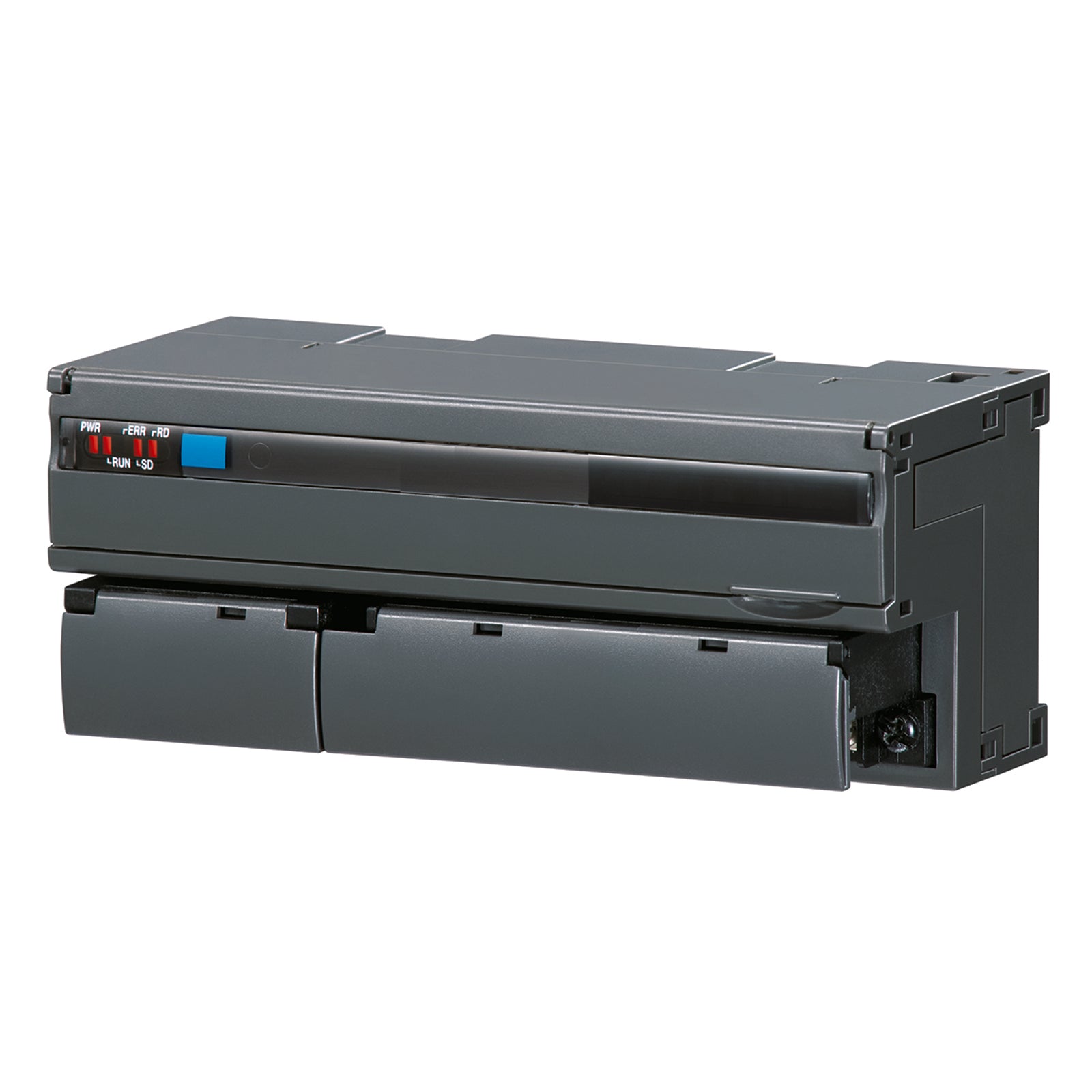

少点数入出力ユニット：R7C-SV4-R

仕様書リンク

主な機能と特長
●CC-Link用直流電圧／電流4点入力の少点数入出力ユニット
●増設ユニットを接続することが可能
●入力レンジの設定は、前面パネルのディップスイッチにて全入力を一括設定可能
●コンフィギュレータソフトウェア（形式：R7CON）を用いることにより、入力一点ごとの設定、ゼロスパン調整、スケーリング設定の変更なども可能

種類
SV4：直流電圧／電流入力4点（10V／20mA）

供給電源
R：24V DC（許容範囲 ±10%、リップル含有率 10%p-p以下）

関連機器
・コンフィギュレータ接続ケーブル
（形式：MCN－CONまたはCOP－US）
・コンフィギュレータソフトウェア（形式：R7CON）
・CSP＋ファイル
コンフィギュレータソフトウェアおよびCSP＋ファイルは、弊社のホームページよりダウンロードして下さい。
CSP＋ファイルは、CC-Link協会のホームページからもダウンロードできます。
・増設用接点入力ユニット（形式：R7C－EA□）
・増設用接点出力ユニット（形式：R7C－EC□）

機器仕様
接続方式：M3ねじ2ピース端子台接続（締付トルク 0.5N・m）
圧着端子：「推奨圧着端子」の図を参照下さい。
・推奨メーカ：日本圧着端子製造、ニチフ
・適用電線サイズ：0.25～1.65mm2（AWG22～16）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性灰色樹脂
アイソレーション：入力0－入力1－入力2－入力3－供給電源－CC-Link・FG間
入力ゼロ調整：R7CONにより設定
入力スパン調整：R7CONにより設定
入力レンジ設定：前面のディップスイッチまたはR7CONにより設定
増設設定：増設なし（＊）、接点入力8点／16点、接点出力8点／16点
前面のディップスイッチにより設定
（＊）は工場出荷時の設定
変換速度設定：前面ディップスイッチにより設定
状態表示ランプ：PWRで状態を表示
コンフィギュレータ接続用コネクタ：φ2.5小形ステレオジャック

設置仕様
消費電流
・直流電源：約90mA
使用温度範囲：-10～+55℃
保存温度範囲：-20～+65℃
使用湿度範囲：30～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：DINレール取付（35mmレール）
質量：約200g

性能
変換速度／変換精度：10ms／±0.8%、20ms／±0.4%、40ms／±0.2%、80ms／±0.1%（＊）
（＊）は工場出荷時の設定
変換データ：入力レンジに対し0～10000（コンフィギュレータソフトウェア（形式：R7CON）にてスケーリングが可能）
温度係数：±0.015%／℃
応答速度：変換速度×2＋50ms（0→90%）
絶縁抵抗：100MΩ以上／500V DC
耐電圧：入力0－入力1－入力2－入力3－供給電源－CC-Link・FG間　1500V AC　1分間
