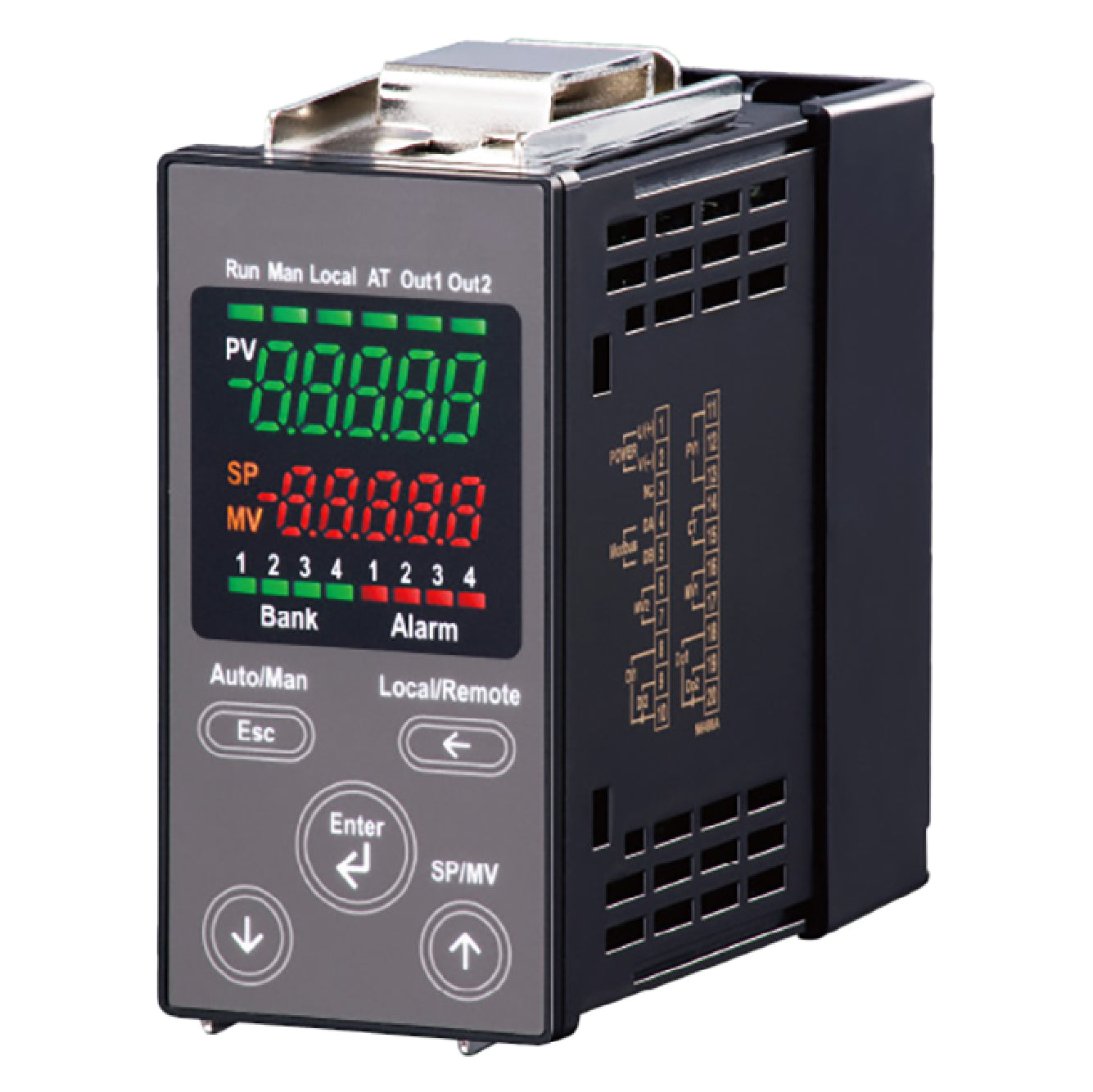

温度調節計：TC10NM-A-M2

仕様書リンク

主な機能と特長
●1ループの制御が可能
●ユニバーサル入力1点、制御出力4点、接点入力2点、クランプ式交流電流センサ入力1点
●ユニバーサル入力は、熱電対、測温抵抗体、直流電流、直流電圧対応
●接点入力を割当てることにより、バンクの切換えや動作モードの切換えが可能
●制御出力は、割当てにより、MVとPVの値と警報出力の切換えが可能
●クランプ式交流電流センサにより、断線検出と過電流検出が可能
●オートチューニングにより、PIDパラメータの自動設定可能

制御出力
A：0～20mA DC（負荷抵抗 500Ω以下）　2点、オープンコレクタ　2点

供給電源
M2：100～240V AC（許容範囲 85～264V AC、47～66Hz）

関連機器
・ コンフィギュレータ接続ケーブル
（形式：MCN－CONまたはCOP－US）
・コンフィギュレータソフトウェア（形式：TC10CFG）
コンフィギュレータソフトウェアは、弊社のホームページよりダウンロードして下さい。
・クランプ式交流電流センサ（形式：CLSE）
（ヒータ断線検出に使用します）

機器仕様
構造：パネル埋込形
保護等級：IP65
（本器をパネルに取付けたときの、パネル前面に関する保護構造です。）
設定用ステレオジャック：φ2.5小形ステレオジャックRS-232-Cレベル（本器下面）
接続方式：M3ねじ2ピース端子台接続（締付トルク 0.5N・m）
圧着端子：「推奨圧着端子」の図を参照下さい。
・推奨メーカ：日本圧着端子製造、ニチフ
・適用電線サイズ：0.25～1.65mm2（AWG22～16）
端子ねじ材質：鉄にニッケルメッキ
ハウジング材質：難燃性灰色樹脂
アイソレーション：ユニバーサル入力1（Pv1）－CT入力1（クランプ式交流電流センサ）－イベント入力1・2（Di1・Di2）－制御出力1（Mv1）－制御出力2（Mv2）－制御出力3・4（Do1・Do2）－Modbus－電源間
CT入力波形条件
・実効値演算：第3高調波15%以下
制御方式：標準PID制御、加熱冷却ON／OFF制御、加熱冷却PID制御
比例帯（P）：0.1～3200.0（温度単位）
積分時間（I）：0～3999（秒）
微分時間（D）：0.0～999.9（秒）
オートチューニング：リミットサイクル法
警報機能：偏差上下限警報、絶対値上下限警報など
サンプリング周期：100ms
制御周期：1.0～99.9s
（制御出力 0～20mA DCと0～10V DCは100ms固定）
制御出力範囲：出力スケールに対して-5～+105%
パラメータ記憶：不揮発性メモリ書換可能回数100万回以下
パラメータ設定
前面の操作ボタンあるいは、コンフィギュレータソフトウェア（形式：TC10CFG）にて主に以下の設定が可能です。
詳しくは取扱説明書をご参照下さい。
・ユニバーサル入力
・バーンアウト検出の有無
・制御出力
・ループ
・バンク
・イベント入力
・CT入力
・オートチューニング

設置仕様
消費電力
・交流電源：100V ACのとき 約6VA
  200V ACのとき 約7VA
  240V ACのとき 約8VA
使用温度範囲：-10～+55℃
使用湿度範囲：5～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：パネル埋込形
質量：約300g

性能（スパンに対する%で表示）
基準精度：
・ユニバーサル入力1（Pv1）：表1参照
・CT入力1（クランプ式交流電流センサ）：±2%（センサの誤差を含みません）
・制御出力1、2（Mv1、Mv2）：±0.5%
冷接点補償精度（熱電対入力時）：
　-10～+55℃において±2.0℃以内
　冷接点センサは入力端子に密着取付します。
温度係数
・ユニバーサル入力1（Pv1）：±0.03%／℃
・CT入力1（クランプ式交流電流センサ）：±0.03%／℃
応答時間
・CT入力1（クランプ式交流電流センサ）：2s以下（0→90%）
・制御出力1、2（Mv1、Mv2）：1s以下（0→90%、直流出力）
バーンアウト時間：10s以下（熱電対入力、測温抵抗体入力、抵抗器入力、ポテンショメータ入力）
絶縁抵抗：100MΩ以上／500V DC
耐電圧：
ユニバーサル入力1（Pv1）－CT入力1（クランプ式交流電流センサ）－イベント入力1・2（Di1・Di2）－制御出力1（Mv1）－制御出力2（Mv2）－制御出力3・4（Do1・Do2）－Modbus－電源－大地間　2000V AC　1分間
