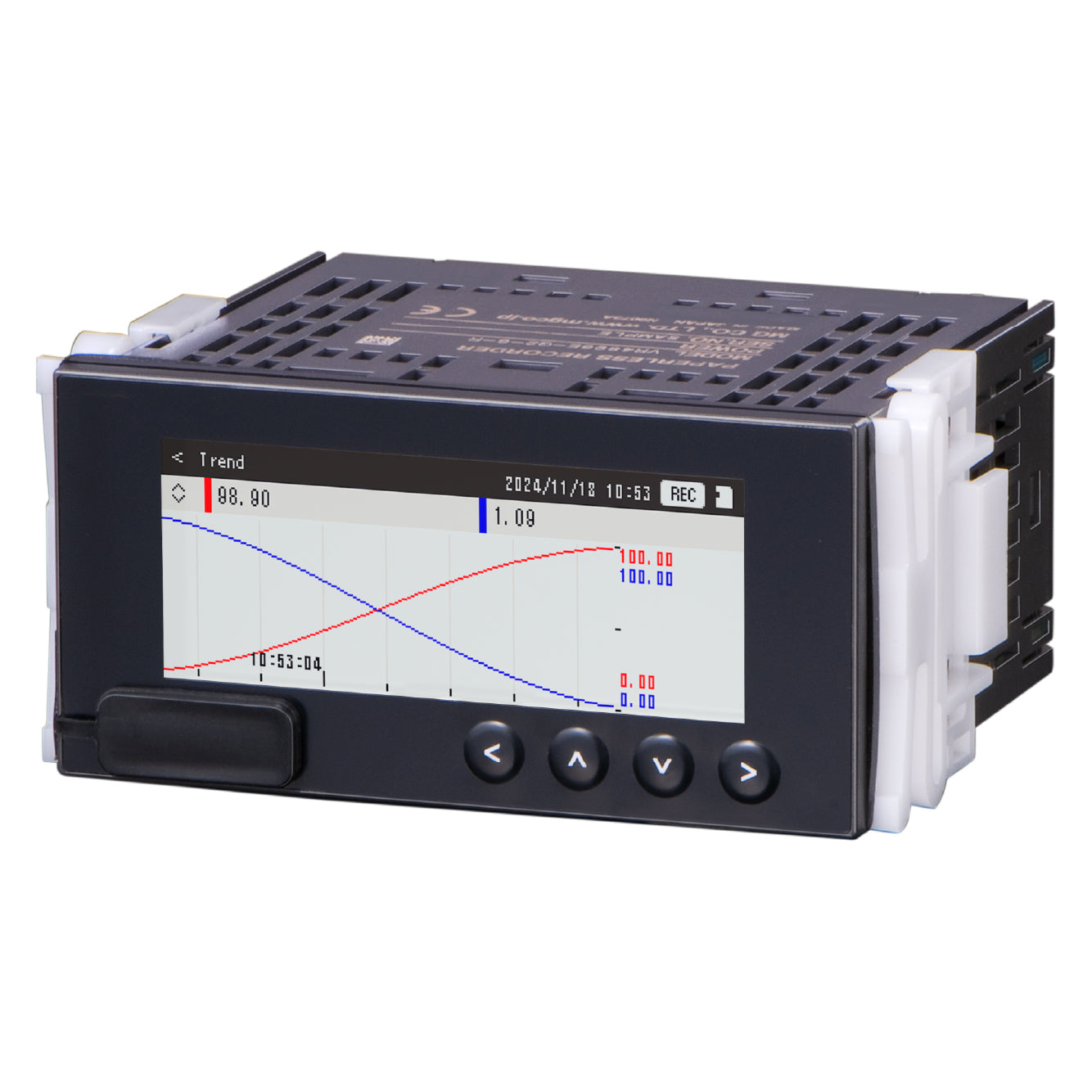

チャートレス記録計：VR4896E-G2-1-R

仕様書リンク

主な機能と特長
●48×96サイズのチャートレス記録計
●前面パネルはIP55
●装置や設備の測定データや運転・停止の状態をSDカードに記録
●100ミリ秒サンプリング速度
●SDカードは前面から取出しが可能
●専用アプリケーションを使用して、収録データを表示・解析が可能
●直流電圧入力2点
●接点入力1点、フォトMOSリレー出力1点に対応。トリガ入力、警報出力に使用可能

通信
E：Ethernet通信

入出力種類
G2：直流電圧2点入力（チャネル間非絶縁）、接点1点入力、フォトMOSリレー1点出力
（入力レンジについてはアナログ入力仕様参照）

アナログ入力レンジ
1：直流2点入力（高電圧レンジ2点入力）

供給電源
R：24V DC（許容範囲 ±10%、リップル含有率 10%p-p以下）

関連機器
・抵抗モジュール（形式：REM6－250）
・コンフィギュレータソフトウェア（形式：VR4896CFG）
・ビューワーソフトウェア（形式：TRViewer）
ソフトウェアは、弊社のホームページよりダウンロードして下さい。
・SDカード
データを保存するにはSDカードが必要です。指定のSDカードをご使用下さい。弊社からも購入いただけます。お求めの際は弊社までお問い合わせ下さい。
ハギワラソリューションズ製 MSDB-016GS(V01SLS

機器仕様
構造：パネル埋込形
保護等級：IP55
（本器をパネルに取付けたときの、パネル前面に関する保護構造です。）
接続方式
・Ethernet：RJ-45モジュラジャック
・供給電源：コネクタ形スプリング式端子台
  適用電線サイズ：0.2～2.5mm2、剥離長 10mm
・入出力信号：コネクタ形スプリング式端子台
  適用電線サイズ：0.2～1.5mm2、剥離長 10mm
ハウジング材質：難燃性黒色樹脂
アイソレーション：アナログ入力－接点入力－接点出力－Ethernet・FE－供給電源間
カレンダ時計：年（西暦4ケタ）・月・日・曜日・時・分・秒
■表示
表示デバイス：2.86型　TFT液晶
表示色：65,536色
解像度：320×125ドット
バックライト：LED
バックライトの寿命：約30,000時間
（バックライトは弊社での交換になります。また、バックライトの交換の際は、LCDも交換になります）
スクリーンセーバー：1～10分
表示更新周期：100ms

設置仕様
消費電力
・直流電源：2.4W以下、100mA以下（24V DC時）
使用温度範囲：-10～+55℃
使用湿度範囲：10～90%RH（結露しないこと）
使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと
取付：パネル埋込形
質量：約240g

性能
変換精度：±0.1%
（低電圧レンジ入力±20mV DC：±0.2%、±10mV DC：±0.3%）
変換周期：100ms
温度係数：±0.015%／℃
（±10mV DC の場合 ±0.03%／℃）
カレンダ時計（電池バックアップ機能付き）
　月差：2分以下（周囲温度25℃）
　バックアップ時間：約2ヶ月
　使用電池：リチウム二次電池（取り外し不可）
絶縁抵抗：100MΩ以上／500V DC
耐電圧：アナログ入力－接点入力－接点出力－Ethernet・FE－供給電源間　1500V AC 1分間
